34 41 164 拆卸和安装/更新右侧 手制动器拉线
需要的准备工作：

  • 注意 一般说明。
  • 拆下 车轮。
  • 拆下右侧 油箱盖板。
  • 松开隔热板。


松开手制动杆上的橡胶防尘罩。

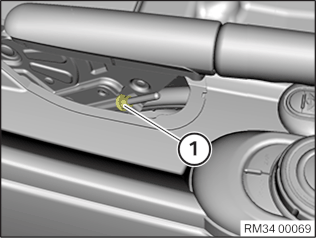

松开驻车制动器拉线调整装置 (1)。

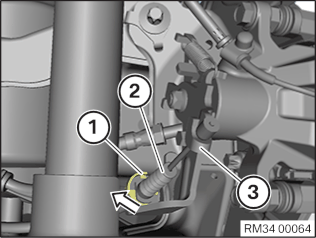

将防松夹 (1) 沿箭头方向拔下。
将驻车制动器拉线 (2) 从制动钳上的操纵杆 (3) 中取下。
向下抽出驻车制动器拉线 (2)。

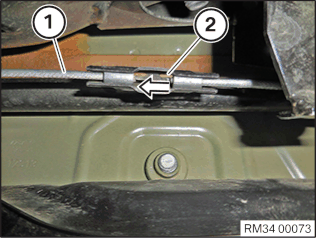

沿箭头方向松脱连接器 (2) 中的左侧手制动器拉线 (1)，并将其取下。
将手制动器拉线从支架 (1) 中取下。
将锁止凸耳 (2) 向下压，并将手制动器拉线 (3) 拆下。
安装：

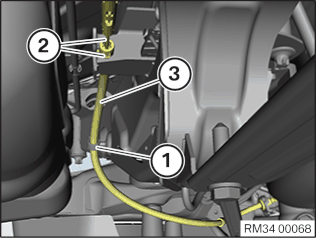

将手制动器拉线挂入支架 (1) 中。
将手制动器拉线 (3) 安装到支架中。
锁止凸耳 (2) 必须完全嵌入。

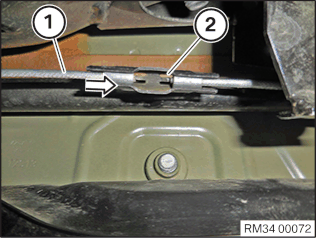

沿箭头方向，将左侧手制动器拉线 (1) 装入连接器 (2) 中并令卡止至极限位置。

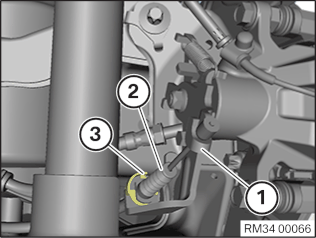

将手制动器拉线 (2) 从下部穿入。
安装防松夹 (3)。
将手制动器拉线 (2) 挂入到制动钳上的操纵杆 (1) 中。
所需的修整：
  • 装上右侧 油箱盖板。
  • 安装隔热板。
  • 拆下 车轮。
  • 调整 驻车制动器。
