18 12 030 更新后消音器 (B36、B38)
警告！

有灼伤危险！
该维修工作只能在发动机冷却后进行。
有伤害危险！
与助手一起拆下后消音器。


需要的准备工作：

  • 拆卸后部 两根拉杆。
  • 用合适的举升机支撑住后消音器并固定住以防脱落。


拆卸：

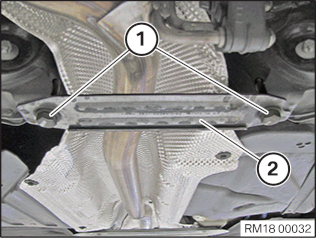

松开螺栓 (1)。
拆下后桥架梁上的横梁 (2)。
提示：

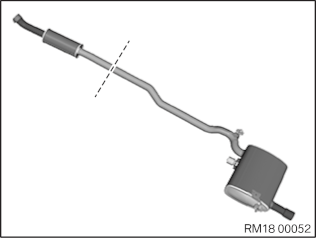

如果未通过管道上的冲窝标明切割位置，则必须通过管长在新的后消音器上确定切割位置。
将切割位置量到损坏的后消音器上并作标记。
固定住后消音器以防脱落。
用合适的工具将排气管从所标记的位置割断。

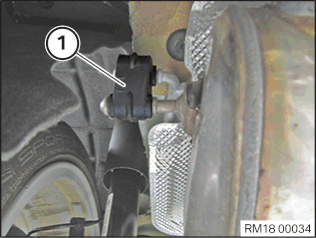

在橡胶支座 (1) 上喷涂润滑剂，然后从排气装置上取下。
更换损坏的橡胶支座。
零件：橡胶支座

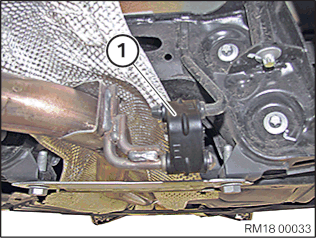

使用润滑剂喷涂橡胶支座 (1) 并从后消音器上取下。
更换损坏的橡胶支座。
零件：橡胶支座
两个人一起降低并拆下后消音器。
安装：
安装新的后消音器，将橡胶支座 (1) 与后消音器连接。
将橡胶支座 (1) 连接后消音器。

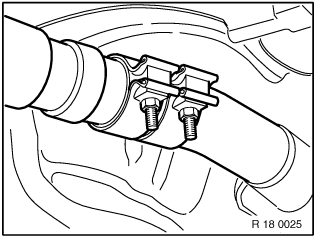

装配新的后消音器，利用固定卡圈与中间消音器连接。
对正并拧紧固定卡圈。
拧紧力矩 18 20 3AZ。
将横梁 (2) 安装到后桥架梁上。
拧紧螺栓 (1)。
拧紧力矩 33 31 2AZ。
所需的修整：
  • 拆卸后部 两根拉杆。
  • 检查排气装置是否有泄漏。
