51 31 200 拆卸和安装 (更新) 后窗玻璃
注意！

以下提示 是此维修说明 RA 的基础，并且务必遵守。
  • 车窗粘结提示
  • 拆卸/装配粘贴的车窗玻璃 一般步骤


提示：

利用 卡盘拆卸。


需要下列新零件/ 消耗材料（BMW 零件部参考说明）。
材料
数量
后窗玻璃(在更新时)
1
小型修理套件
1
需要的准备工作：

  • 拆卸 后部空气导流板
  • 拆卸 后窗玻璃刮水器马达
  • 拆卸左侧/右侧 后窗框盖板
  • 拆卸 后窗玻璃下部盖板


注意！

重新使用旧的后窗玻璃时：
避免损坏后窗加热装置 / 天线的线路。
不允许有粘结剂接触天线及后窗加热装置的导线接头。


拆卸：

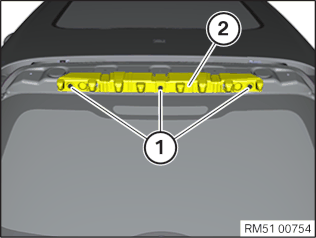

松开螺栓 (1)。
取下保持条 (2)。

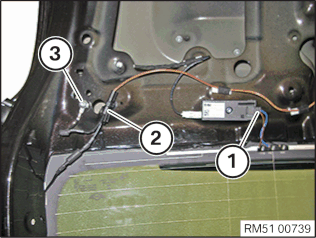

解除联锁并脱开插头连接 (1)。
脱开左/右插头连接 (2)。
松开左 / 右螺栓 (3)。
将电缆用胶带固定在后窗玻璃上。
注意！

有损坏危险！
用织物粘胶带粘贴交点范围内的车身。

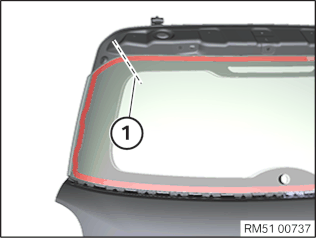

将 卡盘的绳子沿线 (1) 推过粘结剂条。
割开侧窗玻璃。
安装：
装配间隔缓冲块：
注意！

为了避免后窗玻璃碎裂安装间隔缓冲块。

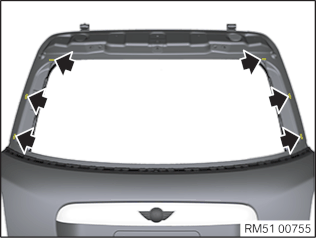

完全去除损坏的间隔缓冲块。
将新的间隔缓冲块粘在标记上。

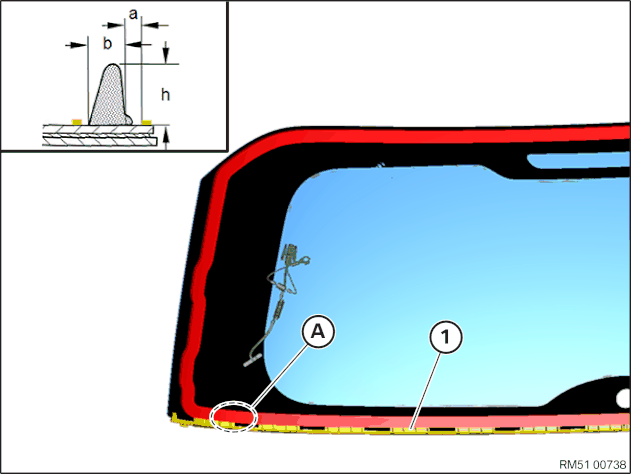

后窗玻璃粘结一览：

a [mm] = 粘结剂履带轨迹相对于公差带的位置
公差带之间中心
b [mm] = 粘结剂条宽度
8 ±2
h [mm] = 粘结剂条高度
12 ±1
安装定位条 (1) 到侧窗玻璃上。
在陶瓷压力区域内要预留一个公差带 (两条虚线)，以标记粘结剂轨迹流向。将粘结剂条放在公差带中间。
接缝必须位于区域 (A) 中。
确保后备箱盖已完全关闭。
使用吸力装置安装后窗玻璃小心：
-
安装在后备箱盖下部
-
侧面均匀对齐
-
在上部装入并按上
-
用黄色塑料胶带在高度上固定
连接插头连接 (1)。
连接左/右插头连接 (2)。
拉紧左/右螺栓 (3)。
安装保持条 (2)。
拧紧螺栓 (1)。
所需的修整：
  • 安装 后部空气导流板
  • 安装 刮水器马达
  • 安装左侧/右侧 后窗框盖板
  • 安装 后窗玻璃下部盖板
