13 71 035 拆下纯空气管道（B36、B38）
需要的准备工作：

  • 拆下 隔音板。
  • 拆卸 上部前围盖板。 (F54, F60)


拆卸：

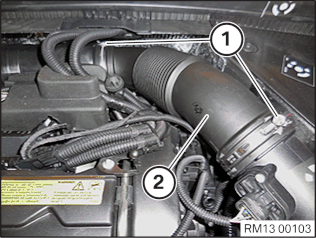

松开夹箍 (1)。
将纯空气管道 (2) 从进气滤清器壳上松开。

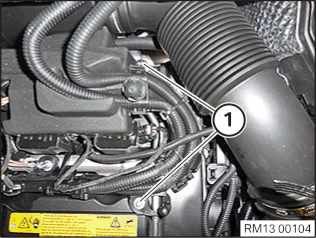

松开螺栓 (1)。
将电线束从气缸盖罩上松开。
松开螺栓 (1)。
将电线束 (2) 置于一侧。

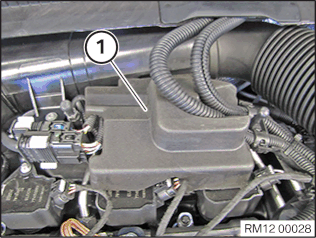

将隔音板 (1) 从高压泵上拆下。

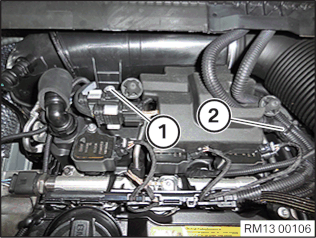

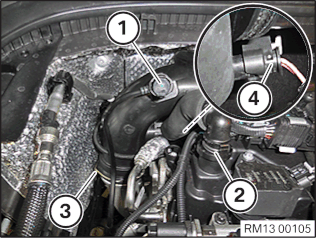

将排气管 (1) 从纯空气管道上松开。
将排气管 (2) 从气缸盖罩上松开。
松开夹子 (3)。
将纯空气管道略微抬起，直到可触及纯空气管道上的加热元件插头 (4) 为止。
松开并拔下插头 (4)。
抽出并拆下纯空气管道。
安装：
插入纯空气管道并将插头 (4) 插到加热元件上。
必须听到插头 (4) 嵌入的声音。
将纯空气管道插到废气涡轮增压器上。联锁夹子 (3)。
必须能听到夹子 (3) 嵌入。
将排气管 (1) 插到纯空气管道上。
将排气管 (2) 插到气缸盖罩上。
安装隔音装置 (1)。
拧紧螺栓  (1)。
拧紧力矩 13 71 6AZ。
敷设电线束 (2)。
拧紧导线束支架的螺栓 (1)。
松开夹箍 (1)。
拧紧力矩  13 71 3AZ。
将纯空气管道 (2) 从进气滤清器壳上松开。
所需的修整：
  • 安装 隔音板。
  • 安装 上部前围盖板。 (F54, F60)
