12 42 500 替换从车辆电池至起动马达的蓄电池正极导线 (B38)
需要的准备工作：

  • 断开 蓄电池负极导线。
  • 拆卸 集风罩。
  • 拆卸 发电机传动带。
  • 拆下前部 机组防护板。
  • 拆下 推力缓冲区。 (F57)


提示：

为了拆下蓄电池正极导线，必须将冷暖空调的 空调压缩机 拆下。
此外注意：
-
不要抽吸冷暖空调制冷剂！
-
不要松开空调压缩机上的制冷剂管路。
-
不要拆下空调压缩机，而只是从支架上松开并置于一侧。


拆卸：
松开膨胀铆钉并取下密封件 (1) 的定位件。
松开螺栓并取下拉杆 (1)。
松开螺母 (2) 和 (3)。
拆下蓄电池正极接线柱上的蓄电正极导线。
松开螺母 (1)。
将蓄电池正极接线柱从车辆电池上拆下。
松开隔板的蓄电池正极导线 (4) 。

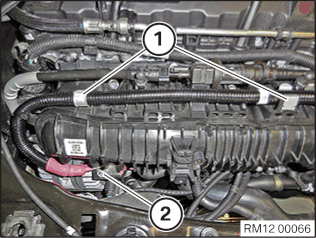

从夹子(1)上松开蓄电池正极导线。
松开螺母 (2)。
拆下发电机的蓄电池正极导线。

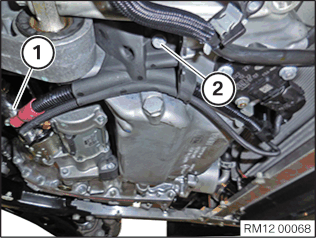

松开螺母 (1)。
拆下起动马达的蓄电池正极导线。
松开螺栓 (2)。
拆卸导线支架。
从夹子(1)上松开蓄电池正极导线。
抽出并拆下蓄电池正极导线。
安装：
插入并安装蓄电池正极导线。
蓄电池正极导线连接起动马达。
拧紧螺母  (1)。
拧紧力矩  12 52 3AZ。
安装导线支架并拧紧螺栓 (2)。
拧紧力矩 12 52 4AZ。
利用夹子 (1) 固定蓄电池正极导线。
蓄电池正极导线连接发电机。
拧紧螺母 (2)。
拧紧力矩 12 52 2AZ
将蓄电池正极导线固定在夹子 (1) 中。
将蓄电池正极导线 (4) 安装在隔板上。
注意隔音板上橡胶密封圈的正确位置。
蓄电池正极导线连接蓄电池正极接线柱。
拧紧螺母 (2) 和 (3)。
拧紧力矩 61 21 3AZ。
将蓄电池正极接线柱连接到车辆电池上。
拧紧螺母  (1)。
拧紧力矩  61 21 1AZ。
接合拉杆 (1) 并利用螺栓拧紧。
拧紧力矩 61 21 5AZ。
接合密封件 (1) 的定位件并利用膨胀铆钉固定。
所需的修整：
  • 连接 蓄电池负极导线。
  • 安装 空调压缩机。
  • 安装 发电机传动带。
  • 安装 集风罩。
  • 安装 推力缓冲区。 (F57)
  • 安装前部 机组防护板。
