17 51 000 拆卸和安装 / 更新增压空气冷却器
需要的准备工作：

  • 拆下 集风罩。
  • 拆下前部 机组防护板。
  • 部分松开 清洗液罐。
  • 拆卸 推力缓冲区 (F57)。


拆卸：

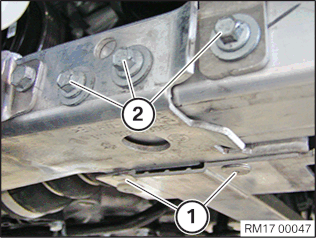

松开右前横向连接件的螺栓 (2)。
取出右前方横向连接的盲铆钉（1）。
松开左前横向连接件的螺栓 (2)。
取出左前方横向连接的盲铆钉（1）。
松脱右前增压空气软管，并从增压空气冷却器脱开。
松脱左前增压空气软管，并从增压空气冷却器脱开。
松脱左前和右前锁止销 (1)，拆下锁止件 (2)。
拆下横向连接件（3）。

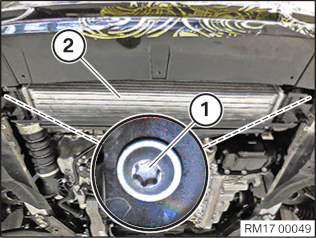

松开螺栓 (1)，向下抽出并拆下增压空气冷却器 (2)。
安装：
插入并装上增压空气冷却器 (2)。
拧紧螺栓 (1)。
拧紧力矩 17 10 2AZ
安装横向连接件 (3)。
安装锁止件 (2)，并用锁止销 (1) 锁止。
更换并拧紧右前横向连接部的螺栓 (2) 。
拧紧力矩  17 10 9AZ。
更换并铆接横向连接部的盲铆钉（1）。
零件：盲铆钉。
更换并拧紧左前横向连接的螺栓(2)。
拧紧力矩  17 10 9AZ。
更换并铆接横向连接部的盲铆钉（1）。
零件：盲铆钉。

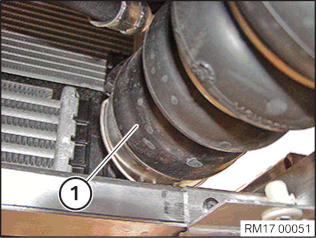

连接和锁止右前增压空气软管 (1)。
必须能听到增压空气软管 (1) 在增压空气冷却器上嵌入的声音。
连接和锁止左前增压空气软管 (1)。
必须听到增压空气软管 (1) 嵌入的声音。
所需的修整：
  • 安装 集风罩。
  • 安装 推力缓冲区 (F57)。
  • 安装前部 机组防护板。
  • 固定 清洗液罐。
