11 16 550 拆卸和安装发电机支架(B38A)

需要的专用工具：

  • 11 4 470
  • 2 408 958
  • 17 0 100
需要的准备工作：

  • 排放 冷却液。
  • 拆下 发电机。
  • 松开空调的 空调压缩机并将其置于一侧（不得抽吸空调）。


拆卸：

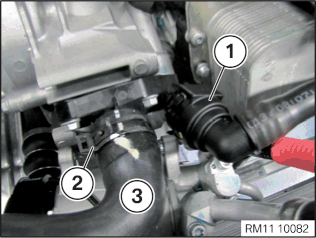

松脱并拔下冷却液软管 (1)。
松开夹箍 (2) 并拔下冷却液软管 (3)。

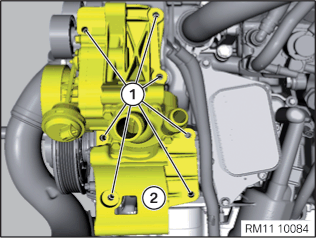

松开螺栓 (1)。
取下发电机支架 (2)。
安装：

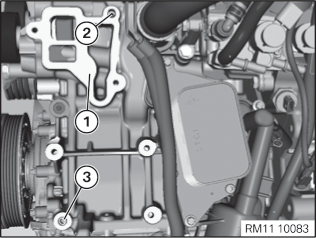

用专用工具 11 4 470 清洁密封面 (1)。
检查定心套(2 和 3)是否损坏，如有必要，进行更新。
在更新时：
重新安装 冷却液泵。
提示：

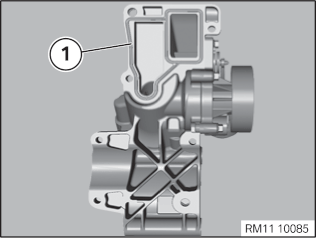

密封条 (1) 应涂敷在新发电机支架的壳体上。


安装说明：

如果密封条 (1) 略有凸起，且密封条 (1) 并无损坏，这时便可以重新安装发电机支架。


如有损坏：用合适的工具清除密封条 (1)。
更新密封条 (1) 密封剂 2 2 (Loctite 5970)。
密封剂高度约 2 至 2.5 mm。
装上发电机支架 (2)。
拧紧螺栓 (1)。
拧紧力矩 11 51 3AZ。
检查冷却液节温器的内部密封性：

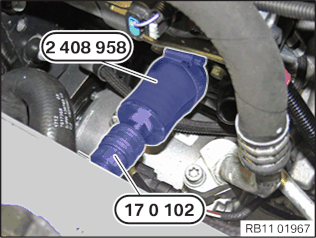

将专用工具  2 408 958 安装到冷却液节温器上。
将专用工具  17 0 100 102 连接在专用工具  2 408 958 上。
用专用工具（手动泵） 17 0 100/101 施加 0.5 bar 压力。
压力最大可以下降至 0.1 bar。
当压力保持在 0.1 bar 时的内部密封性。
如果未建压，则冷却液节温器内部未密封。
必须再次拆除冷却液节温器并重新用螺栓拧紧。
然后重复该过程。
拆卸所有专用工具。
安装冷却液软管 (1)(必须可听到嵌入声音)。
安装冷却液软管 (3)。
所需的修整：
  • 安装冷暖空调的 空调压缩机。
  • 安装 发电机。
  • 添加 冷却液。
