12 51 235 更换发动机传感器模块 1 电线束部件（B36、B38）
注意！

请注意 静电损害防护（ESD 保护）的相关提示！


需要的准备工作：

  • 拆卸左侧 风窗框板盖板。
  • 断开 蓄电池负极导线。
  • 拆卸 进气集气箱。
  • 拆卸 集风罩。
  • 拆下前部 机组防护板。
  • 拆卸 推力缓冲区 (F57)。


拆卸：
松开膨胀铆钉并取下密封件 (1) 的定位件。
松开螺栓并取下拉杆 (1)。

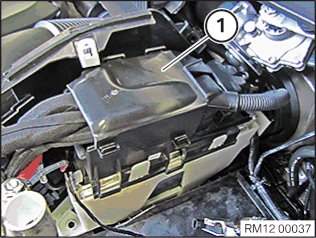

松脱并拆下盖板 (1)。

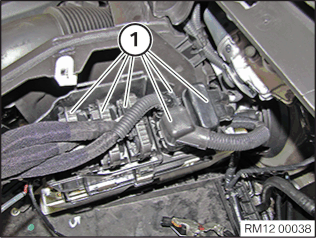

松开并拔下控制单元的所有插头 (1)。
拆下隔板 (1)。

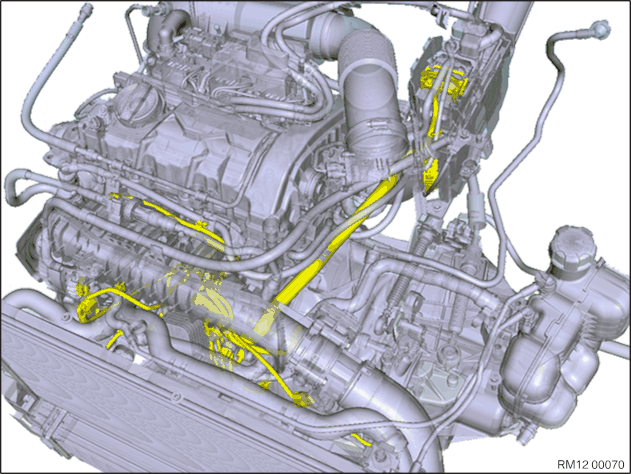

发动机传感器模块 1 电线束部件概述
松开并拔下下列插头和导线
提示
松开并拔下 DME 控制单元的插头
松开并拔下爆震传感器前部的插头
松开并拔下进气集气箱上增压压力传感器的插头
松开并拔下节气门的插头
松开并拔下节气门前的增压压力传感器的插头
松开并拔出曲轴传感器的插头
松开并拔下档位传感器的插头
松开并拔出油压传感器的插头
松开并拔下电磁阀的插头
松开并拔出空调压缩机的插头
松开并拔下节温器的插头
松开并拔出冷却液温度传感器的插头
松开并拔出燃油箱排气阀的插头
松开并拔出油位传感器的插头
从卡子和夹子中松开电线束。
抽出并拆下电线束。
安装：
敷设并安装电线束。
按照表格插上所有插头。
必须听到所有插头嵌入的声音。
接合拉杆 (1) 并利用螺栓拧紧。
拧紧力矩 61 21 5AZ。
接合密封件 (1) 的定位件并利用膨胀铆钉固定。
安装隔板 (1)。
插上控制单元的所有插头 (1)。
必须能听到所有插头 (1) 嵌入的声音。
安装说明：

从前向后插上插头。


安装盖板 (1)。
所需的修整：
  • 安装 进气集气箱。
  • 安装 集风罩。
  • 安装左侧 风窗框板盖板。
  • 安装 机组防护板。
  • 安装 推力缓冲区。
  • 连接 蓄电池负极导线。
