12 51 240 更换发动机传感器模块 2 电线束部件（B36、B38）
注意！

请注意 静电损害防护（ESD 保护）的相关提示！


需要的准备工作：

  • 断开 蓄电池负极导线。
  • 拆卸 纯空气管道。
  • 拆下 隔音板。
  • 拆卸左侧 风窗框板盖板。
  • 拆卸 进气滤清器壳。


拆卸：
松开膨胀铆钉并取下密封件 (1) 的定位件。
松开螺栓并取下拉杆 (1)。
松脱并拆下盖板 (1)。
松开并拔下控制单元的所有插头 (1)。
拆下隔板 (1)。

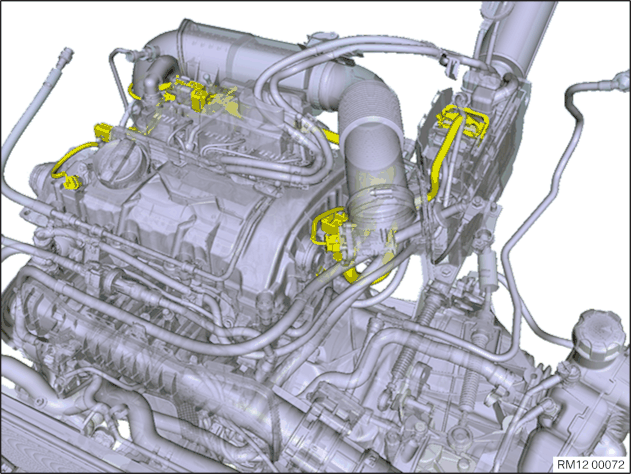

发动机传感器模块 2 电线束部件概述
松开并拔下下列插头和导线
提示
松开并拔下 DME 控制单元的插头
松开并拔下进气凸轮轴传感器插头
松开并拔下热空气计量仪插头
松开并拔下高压传感器插头
松开并拔下排气凸轮轴传感器插头
松开并拔出高压泵的插头
松开并拔出监控用传感器插头
松开并拔下调控用传感器插头
松开并拔出废气涡轮增压器的插头
松开并拔出加热元件的插头
从卡子和夹子中松开电线束。
抽出并拆下电线束。
安装：
敷设并安装电线束。
按照表格插上所有插头。
必须听到所有插头嵌入的声音。
安装隔板 (1)。
接合拉杆 (1) 并利用螺栓拧紧。
拧紧力矩 61 21 5AZ。
插上控制单元的所有插头 (1)。
必须能听到所有插头 (1) 嵌入的声音。
安装说明：

从前向后插上插头。


安装盖板 (1)。
接合密封件 (1) 的定位件并利用膨胀铆钉固定。
所需的修整：
  • 安装 纯空气管道。
  • 安装左侧 风窗框板盖板。
  • 安装 进气消音器壳。
  • 安装 隔音板。
  • 连接 蓄电池负极导线。
