注意 车身概述的内容。

装调作业参见销售服务信息(KSD)中包含的步骤概述(工时代码41 33 210)。

拆卸

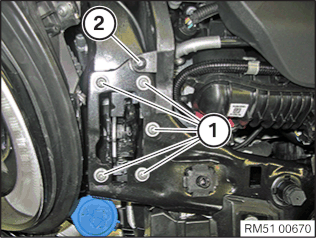

松开螺栓  (1) 和 (2)。

松开车前盖锁拉线的夹子 (3)。

松开螺栓 (1)。

取出膨胀铆钉 (2)。

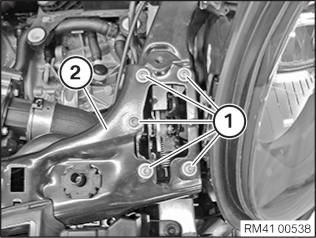

松开螺栓 (1) 并拆卸横向连接件 (2)。

安装

安装横向连接件。安上所有螺栓。

注意 前围的安装说明。

拧紧螺栓  (1)。

拧紧力矩  41 33 1AZ。

拧紧螺栓 (2)。

拧紧力矩  51 11 1AZ。

将前机盖锁拉线的夹子(3)固定在横向连接件上。

拧紧螺栓 (1)。

拧紧力矩  41 33 2AZ。

拧紧螺栓 (1)。

拧紧力矩  41 33 2AZ。

固定膨胀铆钉(2)。

仅在以下生产日期以后的车辆右侧安装：12/2016

如图所示，将防溅板(1)固定在横向连接件(2)上。

用固定锁片 (3) 将防溅板 (1) 固定在锁桥接件上。

正确安装防溅板(1)，以避免腐蚀。
