11 31 028 拆卸和安装 / 更换排气凸轮轴 (B38A)

需要的专用工具：

  • 11 9 000
需要的准备工作：

  • 拆下 排气调整装置


拆卸：

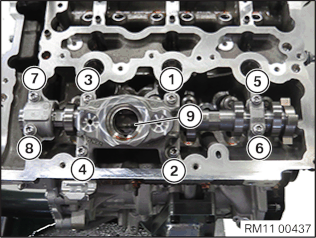

按照 8 - 1 的顺序松开所有螺栓半圈。
拆下滚轮挺杆 (9)。
拆卸高压泵托架 (1) 和轴承盖 (2)。
将排气凸轮轴 (1) 从气缸盖取出。
安装：
注意！

在发动机上拆卸：
将发动机置于第 1 缸点火上止点。
已拆下气缸盖：
在使用专用工具 11 9 000 时，必须拆下铝型材填充件。


用发动机油浸润所有轴承位置 (1)。
安装说明：

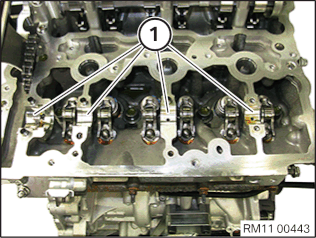

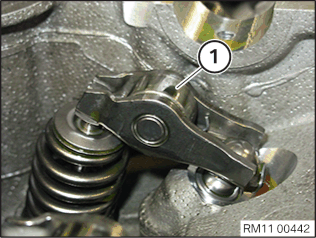

在安装排气凸轮轴前，要注意凸轮推杆 (1) 的位置是否正确。
用发动机机油浸润排气凸轮轴和轴承盖。


注意！

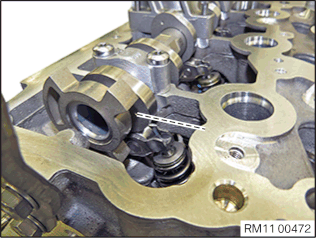

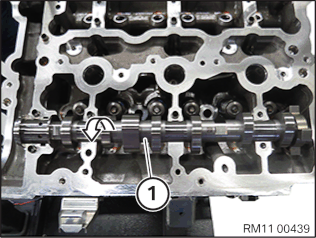

排气凸轮轴沿发动机旋转方向扭转约 80°至第一缸的上死点并将其螺栓连接。
第一缸排气凸轮轴的凸轮指向发动机中间。
拧紧轴承盖后，必须在双平面段上将排气凸轮轴旋回至首台气缸的上止点。


使用发动机油浸润高压泵托架 (1) 和轴承盖 (2) 上的两个轴承位置。

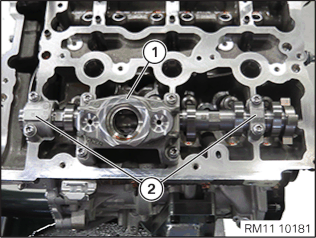

在气缸盖上定位高压泵托架 (1) 和轴承盖 (2)。
提示：

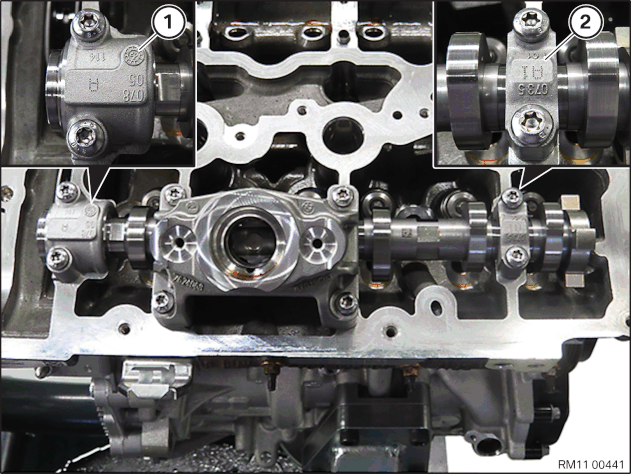

排气凸轮轴的轴承盖 (1) 是一个推力轴承。
轴承盖 (1) 带有标记 “A”，可从进气侧看到此标识。
轴承盖 (2) 带有标记 “A1”， 可从进气侧看到此标识。


用发动机机油浸润排气凸轮轴和轴承盖。
将两个轴承盖定位在气缸盖上。
安装说明：

检查轴承盖螺栓的抗拉强度。

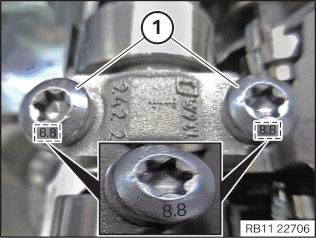

插图显示 抗拉强度为 8.8 的螺栓。


安装说明：

检查轴承盖螺栓的抗拉强度。
插图显示 抗拉强度为 10.9 的螺栓。


向下压轴承盖，并且以 1 - 8 的顺序逐步用手拧紧螺栓。
将螺栓按照 1 - 8 的顺序以半圈的幅度 接合。
注意拧紧扭矩  11 31 1AZ。
按照  1 - 8 的顺序拧紧螺栓。
拧紧力矩 11 31 1AZ。
使用发动机油浸润滚轮挺杆 (9) 并将其装入高压泵托架。
所需的修整：
  • 装上 排气调整装置
  • 调整 配气相位。
