11 33 050 拆卸和安装或更换所有凸轮推杆 (B38A)

需要的专用工具：

  • 11 4 480
需要的准备工作：

  • 拆下 进气凸轮轴
  • 拆卸 排气凸轮轴


注意！

进气侧的凸轮推杆已分配给不同等级的轴承。
使用过的凸轮推杆只允许在原来的位置上重复使用。


拆卸：

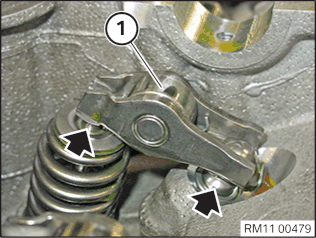

将进气侧的凸轮推杆 (1) 从液压气门间隙补偿元件上松开并拆卸。
将所有凸轮推杆按顺序置于专用工具 11 4 480 中。
将进气侧的凸轮推杆 (1) 从液压气门间隙补偿元件上松开并拆卸。
将所有凸轮推杆按顺序置于专用工具 11 4 480 中。
安装：
凸轮推杆进气装置分级。
误差等级按照图表采用数字 1 至 5 进行标记。
系列：
号码 3 为标准运行。
号码 2 为缓慢怠速运行。
号码 4 为快速怠速运行。
在维修时：转速不均的怠速运行。
修理：
1
号码 1 为转速更低的怠速运行。
号码 5 为发动机转速更好的缓慢怠速运行。
安装进气侧的凸轮推杆 (1)。
提示：

注意液压气门间隙补偿元件和进气门上凸轮推杆的正确位置。


安装排气侧的凸轮推杆 (1)。
提示：

注意液压气门间隙补偿元件和排气门上凸轮推杆的正确位置。


所需的修整：
  • 安装 排气凸轮轴
  • 安装 进气凸轮轴
检查数字式发动机电子伺控系统的功能，如有必要，重新调节平均分配情况。
