11 37 010
拆卸和安装或更换中间杠杆 (B38A)
需要的准备工作：
-
拆下
进气集气箱
-
拆卸
气缸盖罩
-
拆下
右前轮罩盖板
提示：

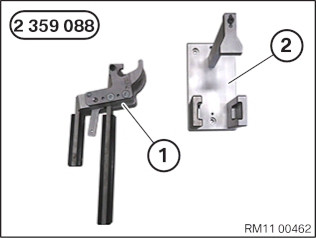

专用工具
2 359 088 由两个部件构成：
(1) 扭转弹簧的张紧杆
(2) 张紧杆的定位件 (装配辅助工具)
用开口扳手 (1) 固定进气凸轮轴。
松开螺栓 (2)。
拆卸多级传感轮 (3)。
用 4 mm 内六角扳手 (2) 慢慢地通过伺服马达将偏心轴 (1) 调整到最小升程。
提示：

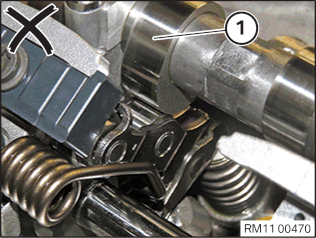

拆卸扭转弹簧时，进气凸轮轴的凸轮 (1) 不得碰撞中间杠杆。
如有必要，用专用工具
11 6 480 继续转动发动机。
注意！
发动机不得反转！

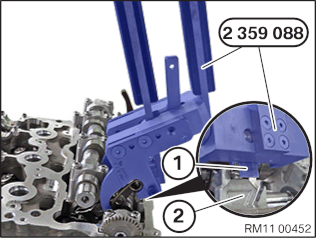

将专用工具
2 359 088 定位在扭转弹簧 (1) 上。
注意！
注意！
必须将左右两个扭转弹簧 (1) 定位在专用工具
2 359 088 的侧导板中。
警告！
注意！
在专用工具

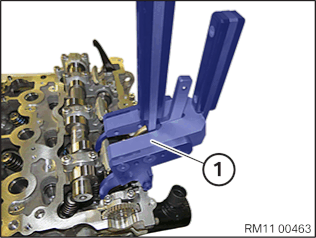

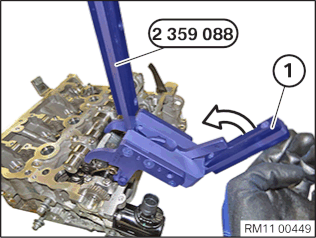

2 359 088 上沿箭头方向预张紧扭转弹簧和操纵杆 (1)。
专用工具

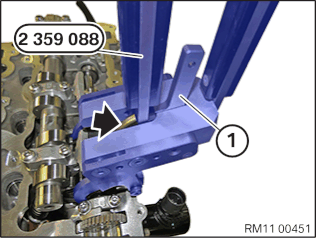

2 359 088 利用操纵杆 (1) 上的卡止钩锁止。
小心抬起专用工具
2 359 088。
将专用工具
2 359 088 连同扭转弹簧 (1) 从气缸盖 (2) 中抽出。
警告！
如果使用方法不当，会有伤害危险。
张紧杆 (1) 处于预张紧力下。
注意！
将张紧杆的定位件 (2) 固定在虎钳中。
将张紧杆 (1) 与扭转弹簧定位在定位件 (2) 中。
小心松脱张紧杆 (1)，慢慢打开。
取下扭转弹簧。
将所有扭转弹簧按顺序置于专用工具
11 4 480 中。

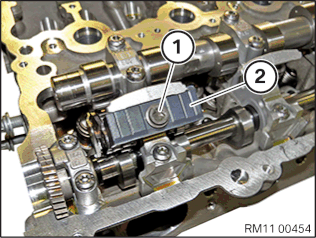

松开拉杆 (2) 的螺栓 (1)。
将所有拉杆 (2) 按顺序放置在专用工具
11 4 480 中。
拆下所有中间杠杆 (1)。
将所有中间杠杆 (1) 按顺序放置在专用工具
11 4 480 中。
注意！
在装配中间杠杆前必须确保，凸轮推杆 (1) 已正确定位。
有损坏危险！
安装说明：

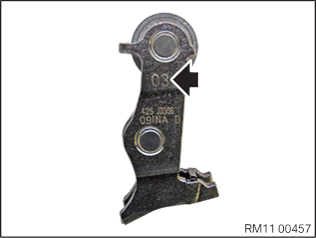

所有中间杠杆都已分类。
对于运转过的发动机，所有中间杠杆都必须重新安装在相同位置。
中间杠杆分为 1 至 5 级。
每个发动机只允许安装一级。
安装说明：

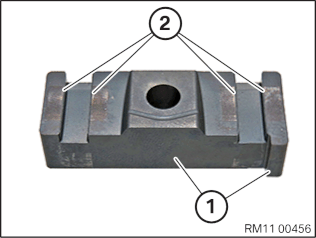

拉杆的所有接触面 (1) 必须洁净且无油和油脂。如有必要，清洁接触面 (1)。
装上干净的拉杆 (2) 。
用手拧紧螺栓 (1)。

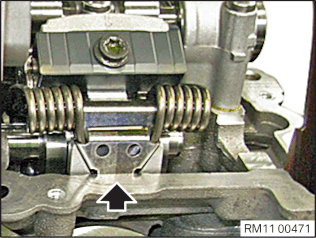

检查中间杠杆的安装位置是否正确。

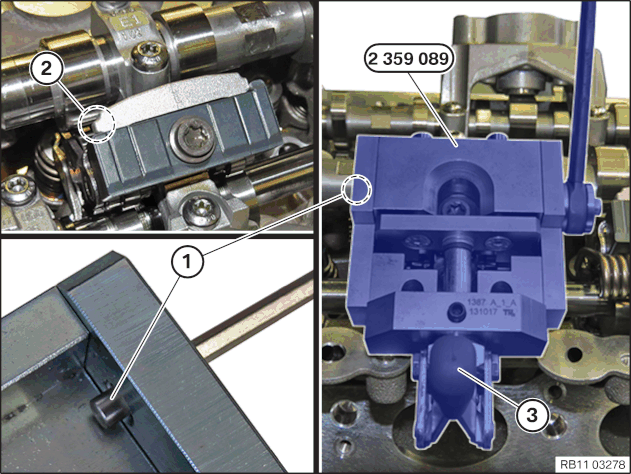

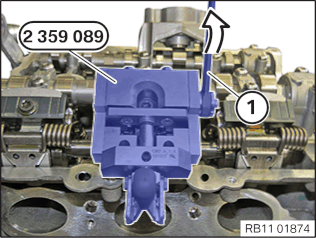

将专用工具
2 359 089定位在气缸盖上。
用杆 (3) 预紧拉杆。
将区域 (2) 中的螺栓 (1) 贴紧。
注意，此时专用工具
2 359 089不要转动。
注意！
专用工具
2 359 089 必须平放在气缸盖上。

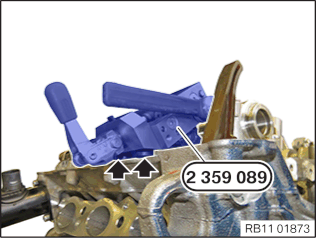

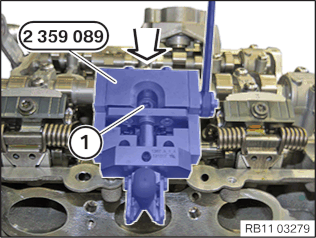

将专用工具
2 359 089压到气缸盖上。
同时拧紧螺栓 (1)。
拧紧力矩
11 37 1AZ。
提示：
专用工具
2 359 088 由两个部件构成：
(1) 扭转弹簧的张紧杆
(2) 张紧杆的定位件 (装配辅助工具)

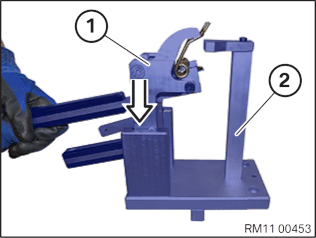

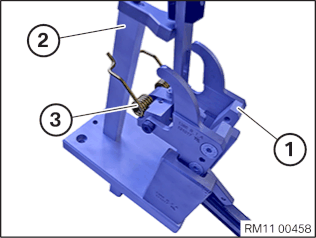

将专用工具 (2) 在虎钳中张紧。
将扭转弹簧 (3) 放入张紧杆 (1)。
注意！
有伤害危险！
注意扭转弹簧 (3) 在张紧杆 (1) 中的正确位置。
注意！

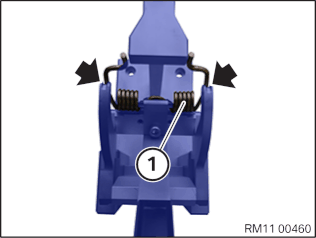

必须将左右两个扭转弹簧 (1) 定位在专用工具
2 359 088 的侧导板中。
注意张紧杆的正确卡入。
将张紧杆 (1) 与扭转弹簧向上从定位件 (2) 中取出。
将专用工具
2 359 088 连同扭转弹簧 (1) 插入气缸盖 (2)。

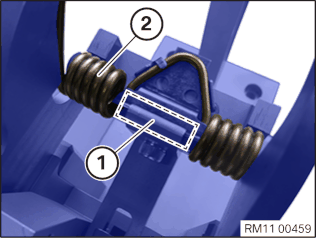

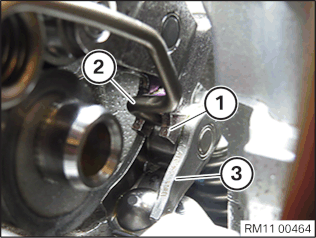

将扭转弹簧 (2) 放入中间杠杆 (1)。

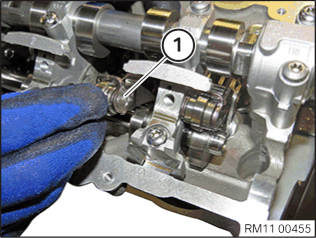

检查所有凸轮推杆 (3) 的安装位置是否正确。

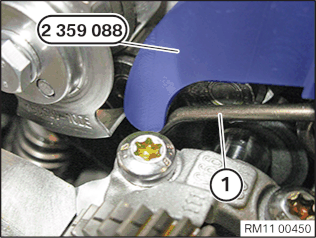

张紧杆 (1) 必须平坦地紧贴气缸盖。
警告！
注意！
小心地松脱张紧杆 (1)。
检查扭转弹簧在中间杠杆上的安装位置是否正确。

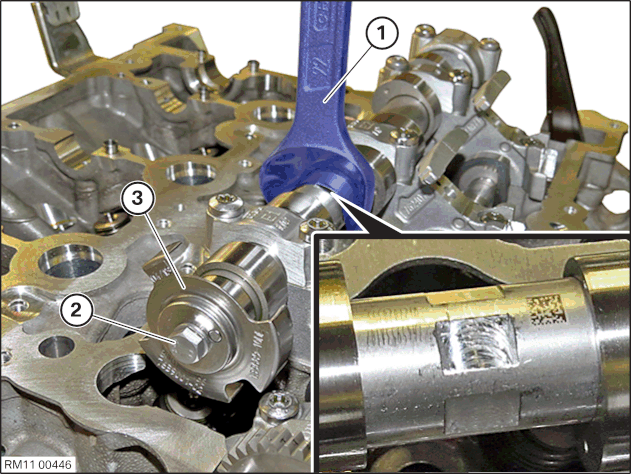

用开口扳手 (1) 固定进气凸轮轴。
定位多级传感轮 (3)。
拧紧螺栓 (2)。
拧紧力矩
11 31 2AZ。
所需的修整：
-
安装
右前轮罩盖板
-
安装
气缸盖罩
-
安装
进气集气箱
