11 12 000 拆卸和安装或密封气缸盖罩 (B38A)
需要的准备工作：

  • 拆卸 纯空气管道
  • 拆下 所有喷油嘴
  • 拆下 进油管路
  • 拆下 高压泵
  • 拆下 两个执行器
  • 松开气缸盖罩区域内的 喷油嘴电线束
  • 松开气缸盖罩区域内的 传感器电线束


拆卸：

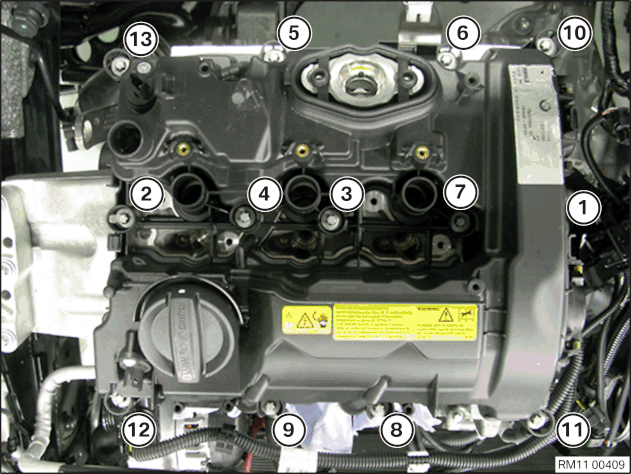

按照 13 - 1 的顺序松开螺栓。
拆下气缸盖罩。
在更新时：
  • 改装 进气凸轮轴上的脉冲传感器
  • 改装 排气凸轮轴上的脉冲传感器
安装：

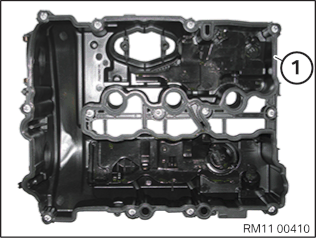

零件：更新成型密封件 (1)。
提示：

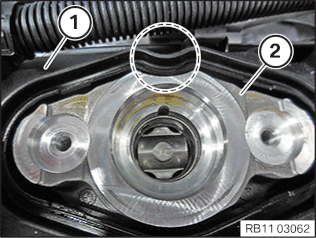

气缸盖罩 (1) 在标记区域禁止贴在高压泵托架 (2) 上。



安放气缸盖罩。
注意！
气缸盖罩有损坏危险！
确保气缸盖罩未贴在高压泵托架上！
按照 1 - 13 的顺序接合气缸盖罩的所有螺栓 1/2 圈。
按 1 - 13 的顺序固定气缸盖罩的螺栓。
拧紧力矩： 11 12 3AZ。
所需的修整：
  • 安装 所有喷油嘴
  • 安装 高压泵
  • 安装 供给管路
  • 安装 两个执行器
  • 铺设和插上 喷油嘴电线束
  • 铺设和插上 传感器电线束
  • 安装 纯空气管道
