41 11 091 更换左侧发动机支架和端板
注意 维修等级 3的工作步骤。
注意 车身概述的内容。
只允许用认可的 点焊机进行维修！
将车辆放在矫直机上。

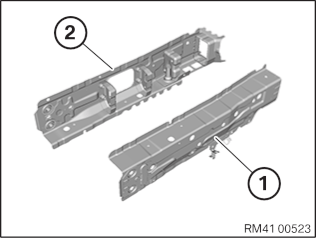

需要下列新零件(参见计算机管理零件目录 ETK)：
-
(1) 发动机支架外部
-
(1) 发动机支架内部
拆卸

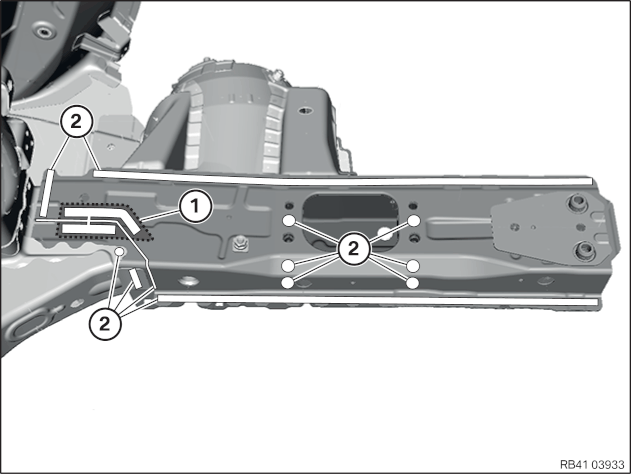

拆开区域 (1) 和 (2) 内的焊缝。
在区域 (2) 内焊接了 3 块板材。拆开两个外部板材的焊缝。

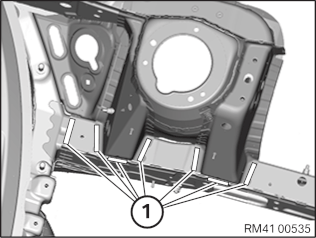

拆开区域(1)内的焊缝。

按照示意图和所给尺寸划出切割位置 (1) 并锯开。
尺寸 A = 5 mm。
拆开区域 (2) 和 (3) 内的焊缝，拆下发动机支架。
提示：
在区域 (3) 内焊接了 3 块板材。拆开两个外部板材的焊缝。
新件准备
注意！

仅分割板材。

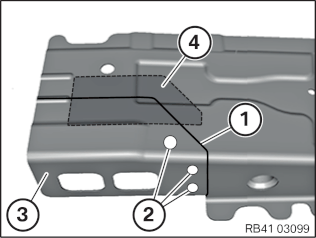

根据车辆上的切割位置划出切割位置 (1) 并切开。
拆开区域 (2) 内的焊缝。取下部分切割件 (3)。
为切割位置 (1) 准备 加强板 (4)。
用矫直组件或万用支架装配新零件。

提示：
为了看得更清楚，隐去了内部发动机支架的新零件！
轮罩支架 (1)、外部发动机支架 (2) 和前桥架梁定位件 (3) 必须在区域 (4) 内用 点焊工艺互相焊接在一起。
将塞焊点 (4)（已拆开的焊缝）传输到外部发动机支架 (2) 的新零件上并钻孔。不要对前桥架梁定位件 (3) 进行钻孔或将其钻通！

在区域 (2) 通过焊接为新零件和加强板 (1) 接合做准备。

提示：

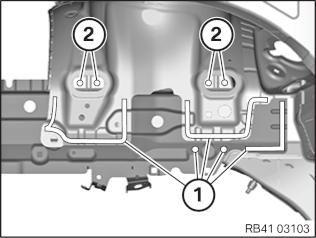

在区域 (1) 和 (2) 内有“前桥架梁定位件”部件。（另见插图RB41 03100）
“前桥架梁定位件”部件必须在区域 (1) 和 (2) 内用点焊工艺进行焊接。

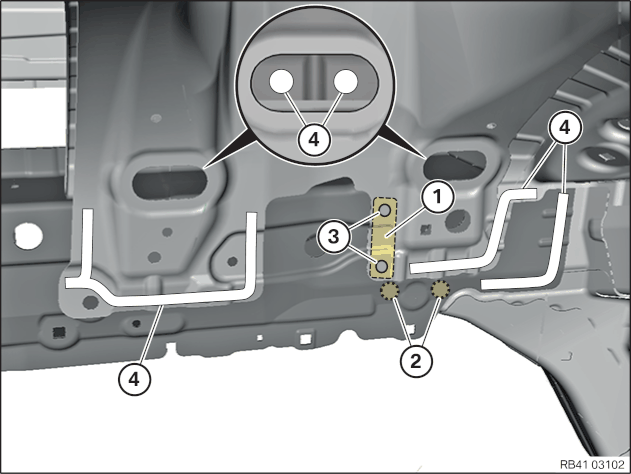

将塞焊点 (3)（已拆开的焊缝）传输到外部发动机支架的新零件上并钻孔。
在区域(2)内各钻出一个直径8 mm的孔。孔 (2) 的位置取自已拆下部件并要转移到新零件上。
不要对前桥架梁定位件进行钻孔或将其钻通！
在其它区域 (4) 内为焊接接合新零件做好准备。
在区域 (1) 中为焊接接合新零件做好准备。
安装
用矫直组件或通用安装座安装新零件和加强板。
在区域 (1) 和 (2) 对新零件进行焊接。
在区域 (1) 内焊接新零件。

在区域 (2) 对新零件和加强板 (1) 进行焊接。
