11 31 025 拆卸和安装或更换进气凸轮轴(B38A)

需要的专用工具：

  • 11 4 480
需要的准备工作：

  • 检查 配气相位
  • 拆卸 进气调整装置
  • 拆下 中间杠杆


拆卸：
提示：

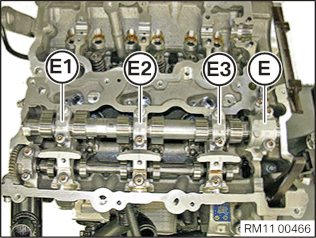

轴承盖带有标记 (E1 - E3)，可从进气侧看到标识。
轴承盖(E)是一个推力轴承。

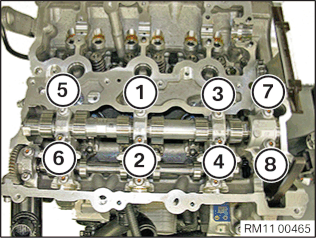

按照 8 - 1 的顺序松开轴承盖的所有螺栓 1/2 圈。
将所有轴承盖有序地放置在专用工具 11 4 480 上。

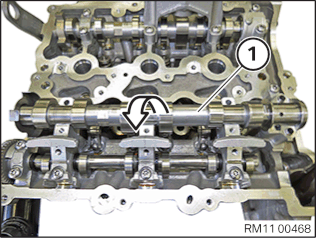

将进气凸轮轴 (1) 从气缸盖取出。
安装：

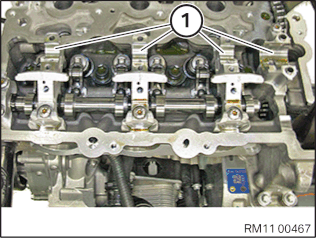

用发动机油浸润所有轴承位置 (1)。

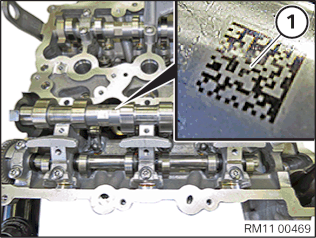

将进气凸轮轴装入气缸盖，使数据代码 (1) 朝上指向。
用发动机油浸润进气凸轮轴和轴瓦。
将所有轴瓦定位在气缸盖。
提示：

轴承盖带有标记 E1 - E3，可从进气侧看到标识。
轴承盖(E)是一个推力轴承。


安装说明：

检查轴承盖螺栓的抗拉强度。
插图显示 抗拉强度为 8.8 的螺栓。


安装说明：

检查轴承盖螺栓的抗拉强度。
插图显示 抗拉强度为 10.9 的螺栓。


向下压轴承盖并按 顺序 1 - 8 手动拧紧螺栓。
将螺栓按照 顺序 1 - 8 以半圈的幅度 接合。
遵守接合力矩  11 31 1AZ。
按照 1 - 8 的顺序拧紧所有螺栓。
拧紧力矩  11 31 1AZ。
所需的修整：
  • 安装 中间摇杆
  • 安装 进气调整装置
  • 检查 配气相位
  • 去除所有专用工具
