11 14 200 拆卸和安装/更换前部下部正时齿轮箱盖(B38A)

需要的专用工具：

  • 11 4 471
  • 11 4 472

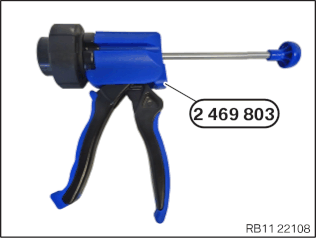

  • 2 469 803

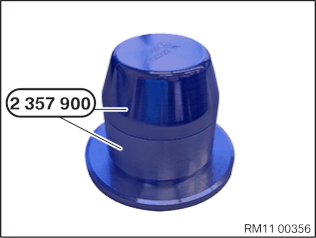

  • 2 357 900
注意！

拆卸正时齿轮壳盖时 必须更新正时齿轮壳盖。
不允许重新使用正时齿轮壳盖。


注意！

带表面密封剂的发动机：
密封条的处理时间 最多为 10 分钟。
最快可以在处理时间过后 25 分钟进行机组的试运行。
不遵守规定可能会导致机组不密封。


需要的准备工作：

  • 拆卸 机组防护板。
  • 拆下 推力缓冲区。 (F57)
  • 拆卸 扭振减震器。
  • 拆卸用于发电机的 传动带张紧器。


拆卸：

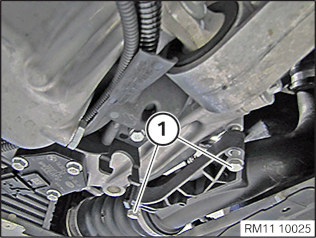

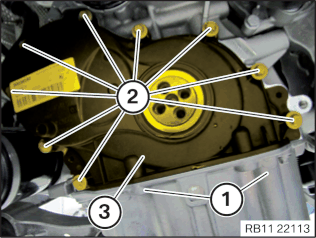

松开螺栓 (1)。
松开螺栓 (1)。
松开螺栓 (2)。
拆下正时齿轮箱盖 (3)。
安装准备：

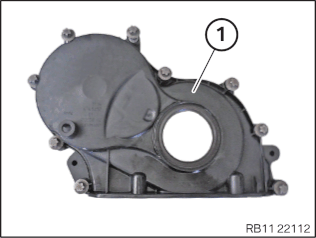

必须更新正时齿轮壳盖 (1)。
零件：正时齿轮箱盖
注意！

不得采用切削工具（例如研磨带）清洁密封面。

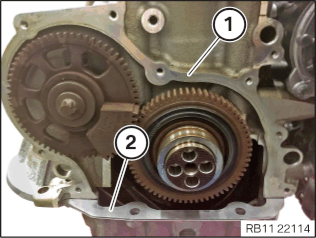

用专用工具  11 4 471 和 11 4 472 清除密封面 (1) 和 (2) 上的密封剂残留物。
安装说明：

用 制动器清洁剂 3.3 清洁密封面 (1) 和 (2)。
密封面 (1) 和 (2) 不能有油、油脂以及清洗剂。


准备好专用工具  2 469 803 。

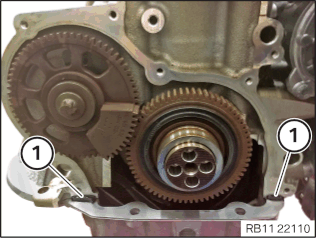

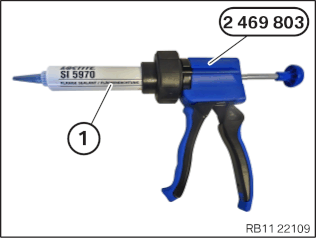

如图所示在专用工具 2 469 803 上定位密封剂 (1)。
零件： 密封剂 2.2
安装：
注意！

带表面密封剂的发动机：
密封条的处理时间 最多为 10 分钟。
最快可以在处理时间过后 25 分钟进行机组的试运行。
如图所示涂抹大约 5 mm 密封条 (1)。


如图所示组装专用工具  2 357 900。
注意！

不允许使用发动机油或润滑剂。


注意！

专用工具必须紧贴正时齿轮箱盖 (1)。

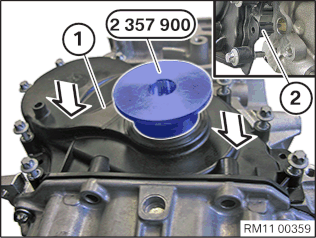

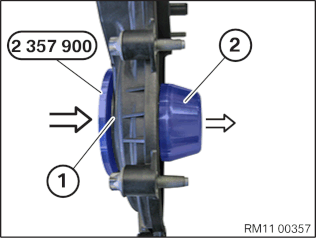

将专用工具 2 357 900 小心通过密封环推入并紧贴正时齿轮箱盖。
拆下装配辅助工具 (2)。

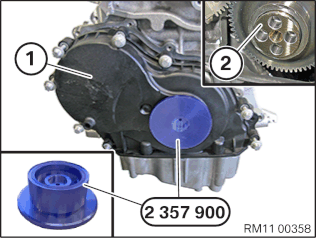

将专用工具  2 357 900 与正时齿轮壳盖 (1) 插装到曲轴轮毂 (2) 上。
提示：

注意两个导向销 (2)。


将正时齿轮箱盖 (1) 朝箭头方向安装在曲轴箱上。
螺栓拧紧。
提示：

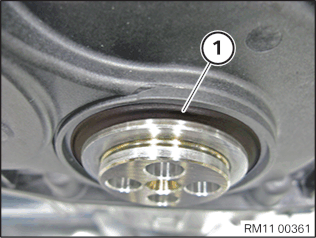

防尘唇 (1) 必须向外。


取下专用工具  2 357 900。
检查阻风唇 (1) 的安装位置。

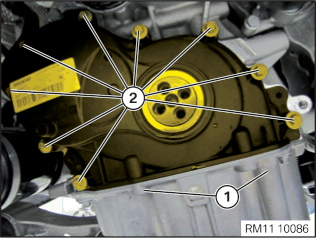

螺栓 (2) 通过对角方式拧紧。
螺栓 (1) 拧紧。
以十字方式拧紧螺栓(2)。
拧紧力矩 11 14 1AZ。
拧紧螺栓 (1)。
拧紧扭矩： 11 13 2AZ。
拧紧螺栓 (1)。
拧紧扭矩： 11 61 3AZ.
所需的修整：
  • 安装发电机的 传动带张紧器。
  • 安装减震器。
  • 安装 推力缓冲区。 (F57)
  • 安装 机组防护板。
