11 14 110 拆卸和安装、密封/更换后部正时齿轮箱盖 (B38A )

需要的专用工具：

  • 11 4 470
  • 2 469 803
  • 11 8 815
  • 11 9 182
  • 11 9 184
  •  11 9 181
  • 2 360 215
  • 11 9 183
注意！

带表面密封剂的发动机：
液体密封剂的处理时间 最长只能为 10 分钟。


需要的准备工作：

  • 拆卸 发动机及变速箱。
  • 将 发动机安装到装配架上。
  • 拆下飞轮。
  • 拆卸 气缸盖。
  • 拆下 油底壳。


拆卸：
注意！

凸极转子 (1) 具有磁性。
为了防止碎屑，凸极转子 (1) 存储在一个塑料袋中。


将凸极转子 (1) 从曲轴上拆卸。
将插头 (1) 解除联锁并从曲轴传感器上拔下。
按照 11 至 1 的顺序松开螺栓。
提示：
拆卸时可能要加大力度，因为部件使用了液体密封剂粘贴。
注意！

不得采用切削工具（例如研磨带）。


曲轴箱上的密封残余物用专用工具 11 4 470 去除。
检查配合套 (2) 的位置是否正确，必要时进行更新。
安装：
准备好专用工具  2 469 803 。
如图所示在专用工具 2 469 803 上定位密封剂 (1)。
零件： 密封剂 2.2
在更新后部控制装置箱盖时：
安装说明：

液体密封剂的处理时间 最长只能为 10 分钟。
密封条的厚度： 1.5 至 2.0 mm。


在标出的位置（参见图像）将密封条 (1) 涂敷到控制装置箱盖内侧。
零件：
密封条（1）： 密封剂 2.2.
注意！

曲轴密封环损坏！
触摸密封唇（内部）并给曲轴密封环上油会导致其损坏！
- 不得触摸曲轴密封环的密封唇（内部）。
- 不得给曲轴密封环上油。
- 在干燥状态下安装曲轴密封环。


将专用工具 11 8 815 安装到曲轴上。
装入螺栓。
按照 1 至 11 的顺序拧紧螺栓。
拧紧扭矩： 11 14 2AZ。
在重新安装控制装置箱盖时：
将控制装置箱盖 (1) 放在下面。
将冲头在内侧插入曲轴密封环 (2)。
将曲轴密封环 (2) 向外敲出。
安装说明：

液体密封剂的处理时间 最长只能为 10 分钟。
密封条厚度为 1.5 至 2.0 mm。


用专用工具 11 4 470 去除控制装置箱盖上的密封残余物。
在标出的位置（参见图像）将密封条 (1) 涂敷到控制装置箱盖内侧。
零件：
密封条（1）： 密封剂 2.2.
在不带曲轴密封环的情况下安装正时齿轮壳盖。
装入螺栓。
按照 1 至 11 的顺序拧紧螺栓。
拧紧扭矩： 11 14 2AZ。
将专用工具 11 8 815 定位到曲轴上。
注意！

曲轴密封环损坏！
触摸密封唇（内部）并给曲轴密封环上油会导致其损坏！
- 不得触摸曲轴密封环的密封唇（内部）。
- 不得给曲轴密封环上油。
- 在干燥状态下安装曲轴密封环。


将曲轴密封环 (1) 小心地通过专用工具 11 8 815 以旋转方式平直滑擦，直到其平行地紧贴在正时齿轮壳盖上。
取下专用工具 11 8 815。
将专用工具 11 9 182 用专用工具 11 9 184 固定到曲轴上。
准备好用于安装的专用工具  11 9 181 。

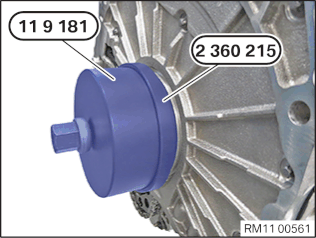

将专用工具 2 360 215 插到专用工具 11 9 181 上。
将径向密封环用专用工具 11 9 181 和 2 360 215 配合专用工具 11 9 183 拉入。
将曲轴密封环用专用工具  11 9 183 旋入至极限位置。
将插头 (1) 与曲轴传感器连接并联锁。
提示：

检查配合套是否损坏。
注意磁极转子的安装位置。


将磁极转子 (1) 定位在曲轴上。
最后的操作：
  • 安装 油底壳。
  • 安装 气缸盖。
  • 安装 飞轮。
  • 将 发动机从装配架上拆下。
  • 安装 发动机及变速箱。
