41 31 ... 车顶外蒙皮内车顶行李架的附加孔

需要的专用工具：

  • 2 289 807
注意 车身概述的内容。
注意 维修等级 1 工作步骤。
更换车顶外蒙皮时必须为车顶行李架钻出额外的装配孔。

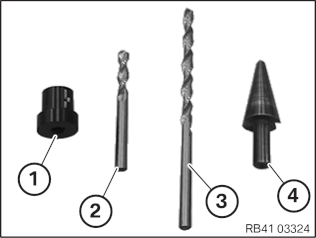

需要下列工具：
-
(1) 孔套筒 2 289 807
-
(2) 钻头 6.8 x 74 mm
-
(3) 钻头 6.8 x 156 mm
-
(4) 锥形钻头

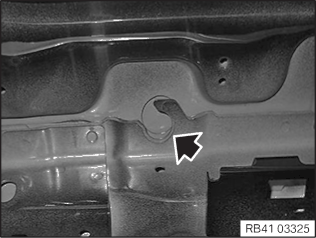

在侧柱中有凹口，通过该凹口钻出用于安装车顶行李架的孔。

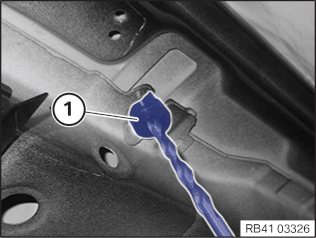

将孔套筒 (1) 插入凹口中，并用固定钳固定在位置上。
用钻头 Ø 6.4 mm 通过孔套筒 (1) 在车顶外蒙皮中钻出固定孔。

用车顶行李架检查，孔是否位于车顶框型行李架中的凹口上方中心处。
必要时略微修整孔，直到所有螺栓均从中心通过孔。

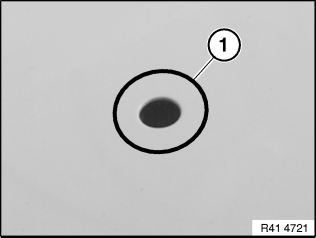

为此标记用于扩大孔的直径 (1)。
取下车顶行李架。
根据标记 (1) 用圆锥钻头扩大孔。
孔径最大为 13.5 mm。
提示：

过小的孔径可能导致嘎嘎作响。
过大的直径会引起泄漏！

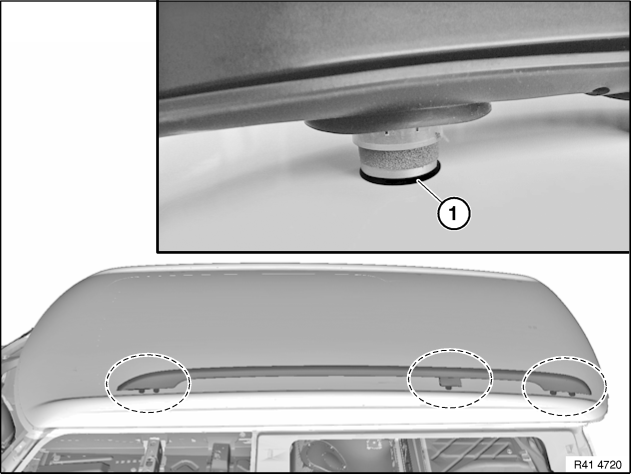

在车顶外蒙皮上安放车顶行李架用于检查。
去掉孔的毛刺。
进行防腐蚀工作。
拧紧力矩  41 31 1AZ。
