11 27 020 拆卸和安装/更新平衡轴 (B38A)

需要的专用工具：

  • 2 358 646
  • 2 288 943
需要的准备工作：

  • 拆下 发动机及变速箱
  • 将 发动机安装到装配架上
  • 拆卸后部 正时齿轮箱盖
  • 拆卸前部下部 正时齿轮箱盖


拆卸：

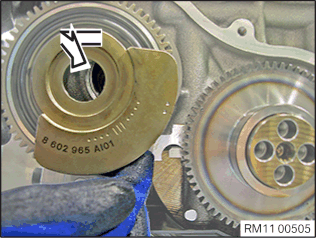

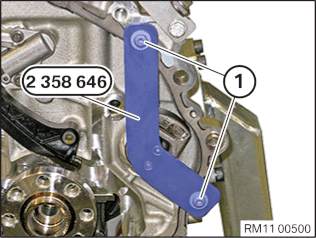

将平衡轴利用专用工具  2 358 646 固定在第一气缸的上死点位置上。

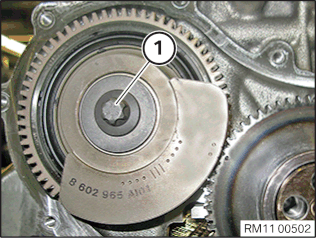

将专用工具  2 358 646 利用螺栓 (1) 固定在曲轴箱上。
提示：

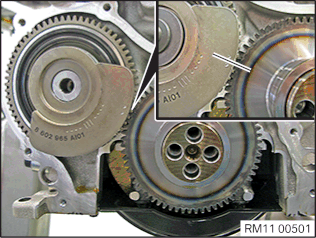

固定平衡轴时，曲轴和平衡轴齿轮标记必须对齐。


松开螺栓 (1)。
松开两个螺栓 (1)，拆下专用工具  2 358 646。

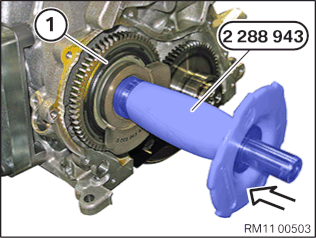

将专用工具  2 288 943 旋入平衡轴装置极限位置。
利用有针对性地敲击专用工具  2 288 943，将平衡轴从齿轮 (1) 上松开。
注意！

如有必要，固定平衡轴和齿轮，以防脱落！


去除专用工具 2 288 943。

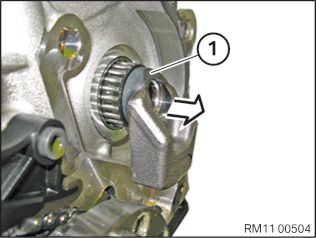

沿箭头方向拆卸平衡轴 (1)。
提示：

如有必要，固定平衡轴的齿轮，以防脱落。


沿箭头放下拆下平衡轴的齿轮。
安装：

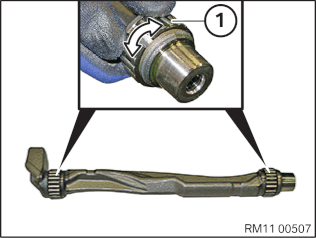

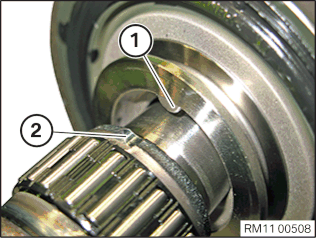

检查平衡轴的两个滚针轴承 (1)。
如有必要将两个滚针轴承 (1) 从平衡轴上拔下并更换。
提示：

将齿轮通过导向环 (1) 插入曲轴箱 (2)。


注意！

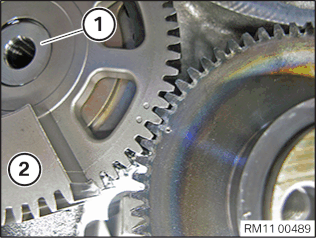

平衡轴齿轮和曲轴的标记必须对齐。


将平衡轴齿轮 (1) 插入曲轴箱导向件 (2)。
提示：

如有必要，固定平衡轴的齿轮 (1)，以防脱落。

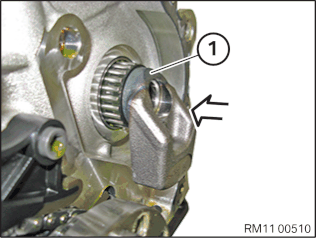

沿箭头方向将平衡轴 (1) 装入曲轴箱。
注意！

平衡轴在齿轮中的安装只能在一个位置处。

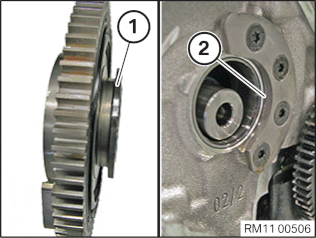

齿轮 (1) 设码
平衡轴 (2) 设码


提示：

为使图示更清楚，图示为拆下状态。

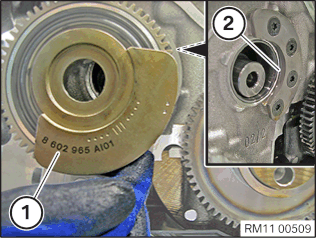

平衡轴 (1) 在齿轮 (2) 内拧紧。
提示：

在 B37 上描述。


提示：

零件： 更新螺栓 (1)。


装入并拧紧螺栓 (1)。
将平衡轴利用专用工具  2 358 646 固定在第一气缸的上死点位置上。
将专用工具  2 358 646 利用螺栓 (1) 固定在曲轴箱上。
拧紧螺栓 (1)。
拧紧力矩： 11 27 1AZ。
松开两个螺栓 (1)，拆下专用工具  2 358 646。
所需的修整：
  • 安装前部下部 正时齿轮箱盖
  • 安装 后部正时齿轮箱盖
  • 将 发动机从装配架上拆下
  • 安装 发动机及变速箱
