11 66 000 拆卸和安装或更换真空泵 (B38A)
注意！

可以在 不拆下变速箱的情况下对机油 / 真空泵进行拆卸和安装


需要的准备工作：

  • 拆卸 油底壳


拆卸：

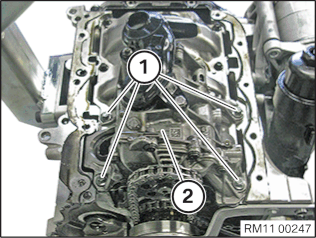

松开机油 / 真空泵 (2) 的螺栓 (1)。

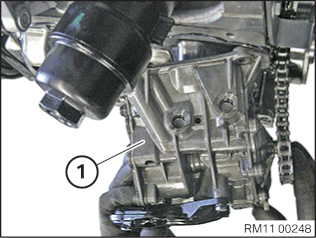

拆下机油 / 真空泵 (1)。
将机油 / 真空泵 (1) 从驱动链条 (2) 上抽出并取下。
在更新时：

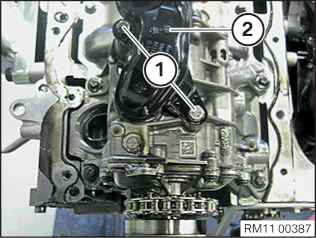

松开螺栓 (1)。改装吸管 (2)。
拧紧螺栓 (1)。
拧紧力矩： 11 41 1AZ。
在更新时：
注意！

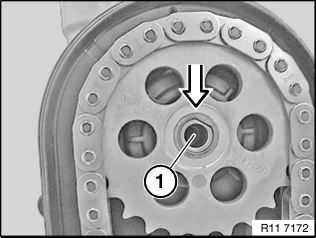

注意油泵上的双平面段 (1) (参见箭头)。
必须能看见标记“正面”。


提示：

N47 插图。


在更新时：
注意！

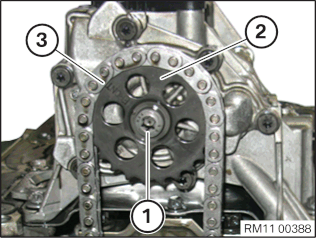

螺栓 (1) 有左旋螺纹！
必须能够读取“正面” (3)。


用合适的工具按住链轮 (2)。松开螺栓 (1)。改装链轮。
零件：更新螺栓 (1)。
安装链轮 (2)，并用合适的工具按住。拧紧螺栓  (1)。
拧紧力矩： 11 41 4AZ。
安装：
注意！

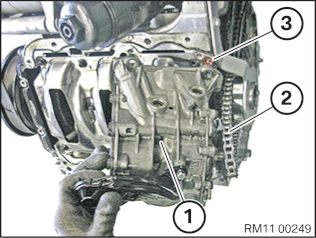

密封环 (3) 不得受损或缺失。
检查对中套筒是否损坏，必要时进行更新。


将机油 / 真空泵 (1) 穿入驱动链条 (2) 中。
安装机油 / 真空泵 (1)。
拧紧机油 / 真空泵 (2) 的螺栓 (1)。
拧紧力矩： 11 41 2AZ。
所需的修整：
  • 安装 油底壳
