更新所有气门弹簧 (B38A)

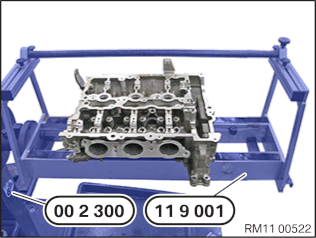

将气缸盖安装到专用工具
11 9 001 和
00 2 300 上，并用螺栓连接。

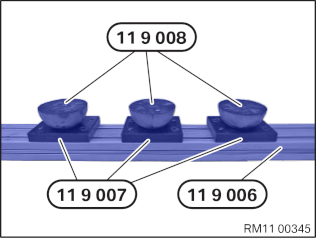

如图所示，准备好专用工具
11 9 006、
11 9 007 和
11 9 008。
提示：
专用工具
11 9 008 必须在下一个工作步骤作相应定位。
转动专用工具
11 9 006，并如图所示将其装入。

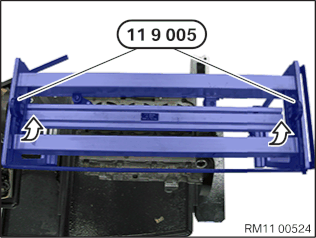

专用工具
11 9 005沿箭头方向联锁。
专用工具
11 9 005 沿箭头方向联锁。

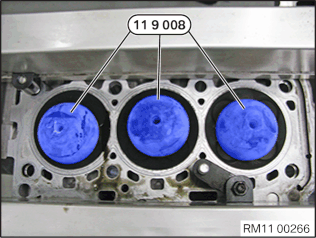

用专用工具
11 9 000 将气缸盖旋转 180°置于安装位置。
将专用工具
11 9 009对准到气门轴。使用专用工具
11 9 017选择对应的凹槽。

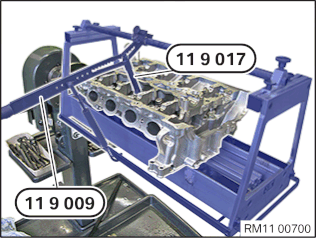

用专用工具
11 9 009 和
11 9 017 将气门弹簧向下压到弹簧座上。
气门弹簧可用专用工具
11 9 011 保持在被压下位置。
提示：
图像 B48A。
用专用工具
11 9 017 保持压下气门弹簧。

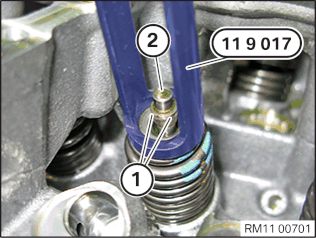

利用一块磁铁拆下气门 (2) 上的气门锁片 (1)。
将气门弹簧卸载。拆下气门弹簧和弹簧座。
将气门弹簧、弹簧座和气门锁片有序地放置在专用工具
11 4 480 中。
注意！
可能错误安装。
错误的安装会导致气门弹簧断裂。
进气门和排气门的气门弹簧有混淆危险。

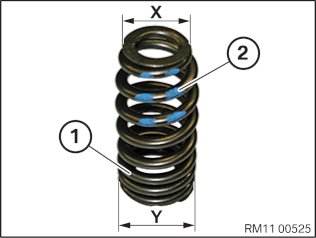

气门弹簧 (1) 标记为彩色 (2)。
进气门和排气门的颜色：
安装气门弹簧时，必须确保大直径 (Y) 指向下部弹簧座。
如有必要，更新
气门杆密封件。

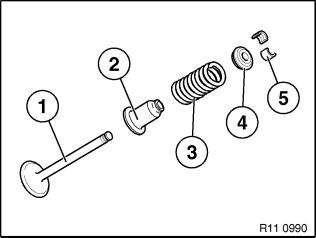

安装顺序：
-
阀门
-
气门杆密封件
-
气门弹簧
-
上部弹簧座
-
气门锁片
将专用工具
11 9 009对准到气门轴。使用专用工具
11 9 017选择对应的凹槽。
用专用工具
11 9 009 和
11 9 017 将气门弹簧向下压到弹簧座上。
气门弹簧可用专用工具
11 9 011 保持在被压下位置。
提示：
图像 B48A。
用专用工具
11 9 017 保持压下气门弹簧。
利用磁铁安装气门 (2) 上的气门锁片 (1)。
将气门弹簧卸载。
松脱专用工具
11 9 005 。
拆下专用工具
11 9 006 。
将气缸盖从专用工具
11 9 001 和
00 2 300 上拆下。
