11 31 052
更换两条正时链 (B38A)
需要的专用工具：
2 357 904
11 4 120
需要的准备工作：
拆卸
发动机
及变速箱。
拆下
变速箱
。
将
发动机装到装配架
上。
拆下
飞轮
。
拆下
气缸盖
。
拆下
机油泵
。
拆下
后部正时齿轮箱盖
。
拆卸：

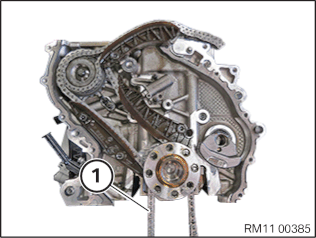

拆下油泵驱动链条 (1)。

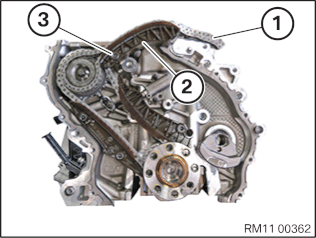

取下凸轮轴正时链 (1)。
取下承载轴销 (3) 的张紧导轨 (2)。
提示：
承载轴销 (3) 一定不要拆下。

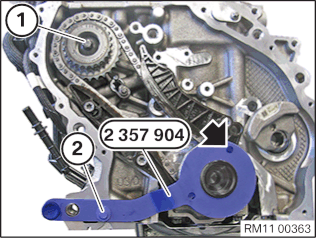

松开链轮的中心螺栓 (1) 时，必须固定曲轴。
用导向销定位曲轴 (参见箭头)。用螺栓 (2) 将专用工具
2 357 904
定位在曲轴箱上。
松开链轮的中心螺栓 (1)。

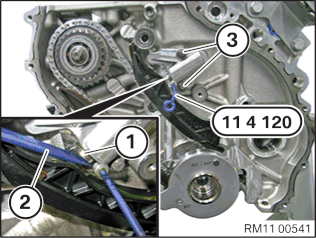

用螺丝起子 (2) 将链条张紧器的柱塞 (1) 压入至极限位置并用专用工具
11 4 120
固定。
松开螺栓 (3)。拆卸链条张紧器。
松开两个承载轴销 (1)。
拆出导轨 (2)。
松开承载轴销 (4)。
拆下张紧导轨 (3)。

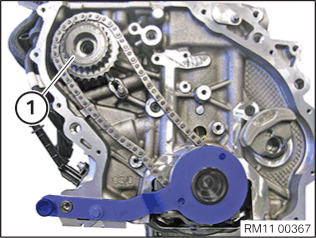

取下螺栓和链轮 (1)。
拆下专用工具
2 357 904
。拆卸正时链 (1)。
安装：

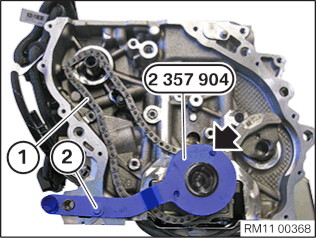

安放正时链 (1)。
用专用工具
2 357 904
定位曲轴
用螺栓 (2) 将专用工具
2 357 904
固定在曲轴箱上。
注意！
清洁承载轴销的所有螺纹（如有必要，使用螺丝攻）。
零件：
更换承载轴销。
安装链轮并拧紧螺栓。

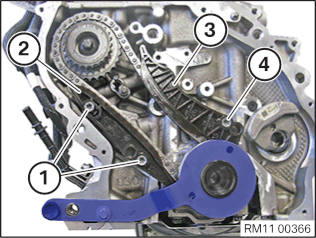

定位导轨 (2)。
旋入两个承载轴销 (1)。
拧紧扭矩：
11 11 3AZ
。
定位张紧导轨 (3)。
旋入承载轴销 (4)。
拧紧扭矩：
11 11 3AZ
。
注意！

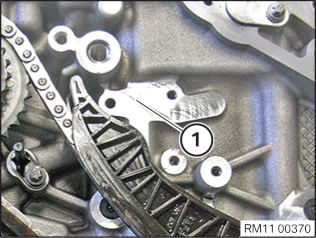

用压缩空气清洁密封面 (1)。
安装液压链条张紧器。拧紧螺栓 (3)。
拧紧扭矩：
11 11 7AZ
。
将链条张紧器的活塞(1)用螺丝起子(2)固定
拆下专用工具
11 4 120
并缓慢移除螺丝起子 (2)。
提示：
固定链轮的中心螺栓 (1) 时，曲轴必须保持固定。
零件：
更换中心螺栓 (1)。
拧紧链轮的中心螺栓 (1)。
拧紧扭矩：
11 11 4AZ
。
安装张紧导轨 (2) 与凸轮轴正时链 (1)。
将油泵驱动链条 (1) 安装在曲轴上。
所需的修整：
安装
后部正时齿轮箱盖
。
装上
油泵
。
安装
飞轮
。
安装
气缸盖
。
将
发动机从装配架
上拆下。
装上
变速箱
。
安装
发动机
及变速箱。
