11 25 671
更新所有活塞的活塞环 (B38A)

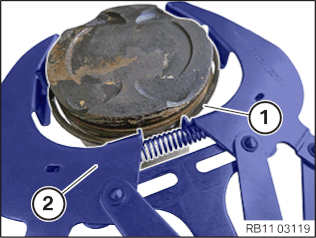

用活塞环钳将矩形环和鼻环向上拆下。
挡油环由两个钢带环和一个支承弹簧构成。
提示：
挡油环不能用活塞环钳拆卸。
按正确的次序和安装位置放置所有活塞环。
在用过的活塞环上，标记可能已看不见。
提示：
新的活塞只允许与新的活塞环一起安装。

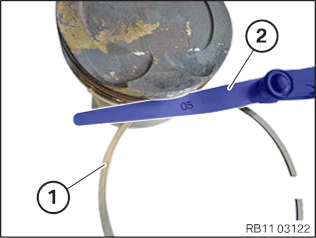

测量活塞环在活塞环槽中的轴向间隙。
技术数据。
提示：
无法测量挡油环的轴向间隙。

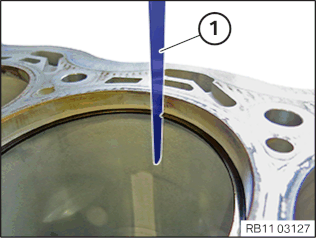

将拆开的活塞环插入气缸内径中。
借助柱塞（活塞头）将活塞环 定位在其测量位置。
借助塞尺确定
切口间隙。
提示：

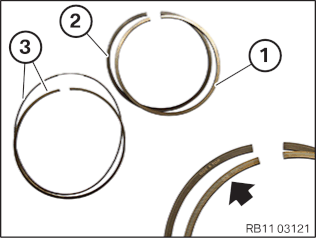

压缩环和鼻形加速环在安装时，TOP 标记必须指向活塞头(见箭头)。
带 TOP 标记的活塞环 (1)。
带 TOP 标记的鼻形加速环 (2)。
无 TOP 标记而带软簧 (3) 的挡油环。
提示：

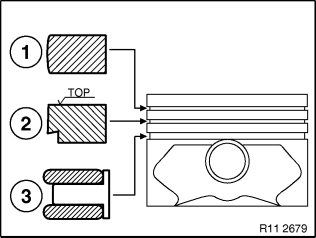

活塞环的示意图。
| 1. |
矩形环 ”TOP”
|
| 2. |
凸耳 - 锥面活塞环 "Top"
|
| 3. |
带弹簧片的挡油环
|

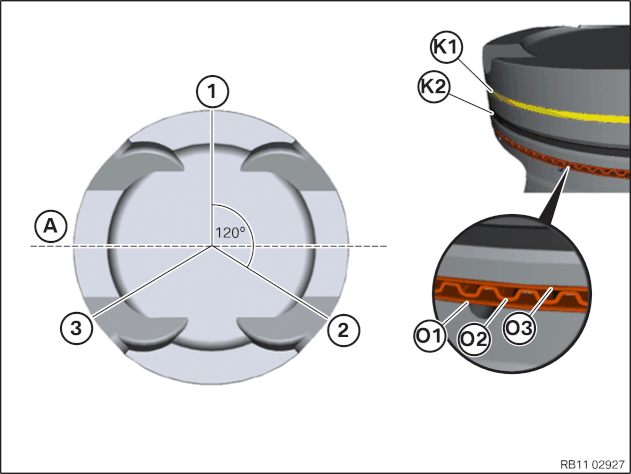

将上部活塞环 (K1) 与对接位置一起对准 12 点钟位置 (1)。
将中间活塞环 (K2) 与对接位置一起对准 4 点钟位置 (2)。
将上部挡油环 (O3) 与对接位置一起对准 8 点钟位置 (3)。
将下部挡油环 (O1) 与对接位置一起对准 12 点钟位置 (1)。
将挡油环弹簧片 (O2) 与对接位置一起对准 4 点钟位置 (2)。

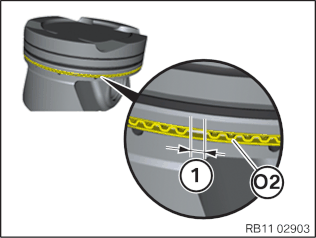

确保弹簧片 (O2) 的对接位置 (1) 不要重叠。
