11 21 001 更新曲轴 (B38A)

需要的专用工具：

  • 11 6 250
  • 00 2 010
  • 11 6 480
注意！

更新主轴承和连杆螺栓。
更换曲轴时，必须更换主轴承轴瓦和连杆轴瓦。
盲孔中不允许有机油 (裂缝危险)。
不要洗去螺栓涂层。
错误安装曲轴轴承盖会导致曲轴箱损坏。


需要的准备工作：

  • 拆卸 两条正时链
  • 拆卸 前部下部正时齿轮壳盖
  • 拆下所有 活塞
  • 拆下 平衡轴


拆卸：
检测曲轴的 轴向间隙。
安装专用工具 11 6 250。
如果超过允许的轴向间隙：
-
检查曲轴和推力轴承轴瓦。
-
更新磨损部件。
提示：

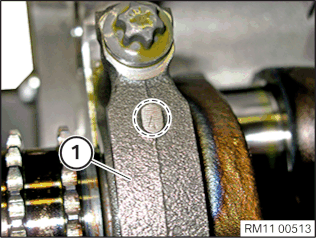

标记区域中的所有主轴承盖(1)均带有编号(轴承位置1至4)。
务必遵守安装位置。
主轴承盖3是作为推力轴承安装的。

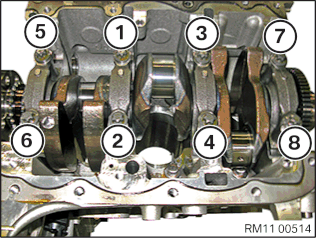

按照(8)至(1)的顺序松开螺栓。
取下所有主轴承盖。
注意！

与另一个人一起拆下曲轴，并小心地放下。
注意轴瓦中的加油孔。
注意 曲轴主轴承轴瓦的安装位置。


安装：
在更新时：更新 曲轴主轴承轴瓦。

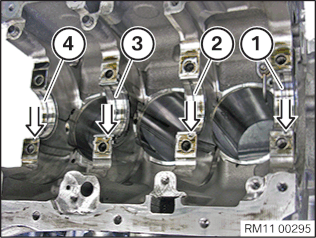

给轴瓦(1) 至(4)上油。
曲轴箱中和主轴承盖上的两个轴瓦定位槽必须安装在一侧。
装入曲轴 (1)。
注意！

主轴承盖不要安装到错误的位置。
主轴承盖 不得扭转180度安装！为防止错误安装，主轴承盖已设码！


准确对齐主轴承盖。
装入主轴承螺栓。
按照(1)至(8)的顺序拧紧主轴承螺栓(注意拧紧力矩)。
拧紧力矩：  11 11 1AZ
检测 轴向间隙。
曲轴 摩擦系数。
手工旋入减震器的全部螺栓。

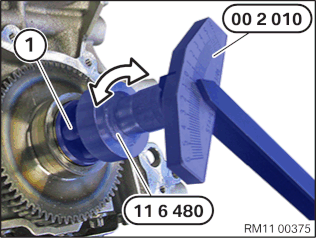

通过专用工具 00 2 010 和专用工具 11 6 480 均匀地旋转曲轴。
所需的修整：
  • 安装 平衡轴
  • 安装所有 活塞
  • 安装 前部下部正时齿轮壳盖
  • 安装 两条正时链
  • 装配好发动机
