11 21 531 更新所有曲轴主轴承轴瓦 (B38A)

需要的专用工具：

  • 00 2 010
注意！

更新主轴承螺栓。
盲孔中不允许有机油 (裂缝危险)。
不要洗去螺栓涂层。
错误安装曲轴轴承盖会导致曲轴箱 损坏。


安装说明：

主轴承轴瓦和止推轴瓦 仍 通过 颜色 或 数字 进行分类。
主轴承轴瓦和止推轴瓦的分类 相反地 将类别 相应地 通过 数字 进行划分。
通过 颜色 取消分类。


需要的准备工作：

  • 拆卸 曲轴

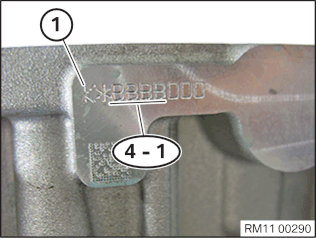

将 曲轴箱 上的标识字母记录在表格中。
k= 离合器侧
位置号 (4) 至 (1) 表示轴承座4至1。标识数字分别位于 曲轴轴承盖上。
将曲轴上的指数记录在表格中。

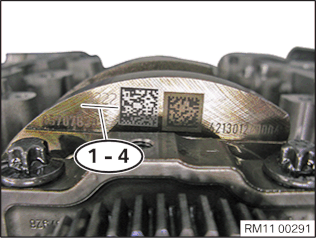

位置号 (1) 至 (4) 表示轴承座1至4。标识数字分别位于 曲轴轴承盖上。
记录曲轴箱的标识字母和曲轴的标识数字
轴承座 1
曲轴箱上的 标识字母
曲轴上的 标识数字
轴承座 2
轴承座 3
轴承座 4

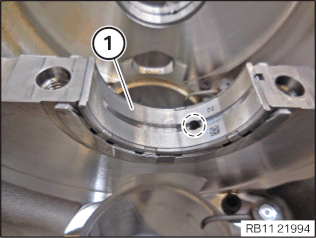

按照下表确定 曲轴箱内 带 润滑槽的 主轴承轴瓦 (1) 的 颜色或 编号：
A
B
C
1
分级 1 (蓝色)
分级 2 (绿色)
分级 2 (绿色)
2
分级 1 (蓝色)
分级 2 (绿色)
分级 3 (棕色)
3
分级 2 (绿色)
分级 2 (绿色)
分级 3 (棕色)

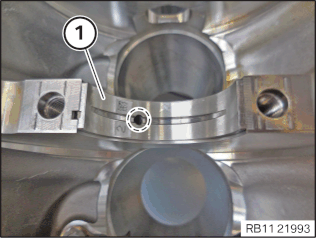

按照下表确定 曲轴箱内 带 润滑槽的 止推轴瓦 (1) 的 颜色或 编号：
A
B
C
1
分级 1 (蓝色)
分级 2 (绿色)
分级 2 (绿色)
2
分级 1 (蓝色)
分级 2 (绿色)
分级 3 (棕色)
3
分级 2 (绿色)
分级 2 (绿色)
分级 3 (棕色)

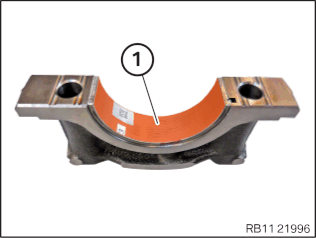

按照下表确定 曲轴轴承盖内 不带 润滑槽的 主轴承轴瓦 (1) 的 颜色或 编号：
A
B
C
1
分级 1 (蓝色)
分级 1 (蓝色)
分级 2 (绿色)
2
分级 2 (绿色)
分级 2 (绿色)
分级 2 (绿色)
3
分级 2 (绿色)
分级 3 (棕色)
分级 3 (棕色)
按照下表确定 曲轴轴承盖内 不带 润滑槽的 止推轴瓦 (1) 的 颜色或 编号：
A
B
C
1
分级 1 (蓝色)
分级 1 (蓝色)
分级 2 (绿色)
2
分级 2 (绿色)
分级 2 (绿色)
分级 2 (绿色)
3
分级 2 (绿色)
分级 3 (棕色)
分级 3 (棕色)

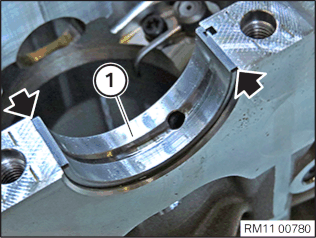

将主轴承轴瓦（1） 带有 润滑槽装入曲轴箱中（参见箭头）。
按照表格注意颜色或数字的组合。
提示：

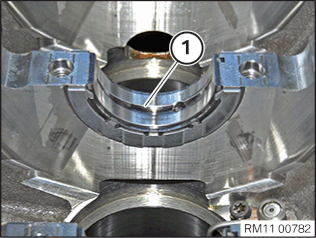

曲轴的轴向推力轴承 (1) 安装在轴承位置 3 上。


按照表格注意颜色或数字的组合。

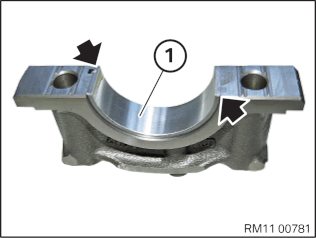

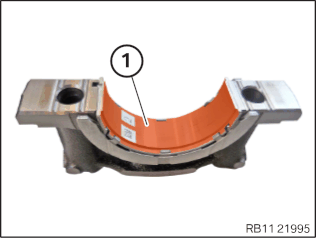

将主轴承轴瓦（1） 不带 润滑槽装入曲轴轴承盖中（参见箭头）。
提示：

注意主轴承轴瓦 (1) 上的导向凸缘。


按照表格注意颜色或数字的组合。
安装 曲轴。
检测 轴向间隙。
如有必要，检查止推轴瓦、曲轴和曲轴箱。
用专用工具  00 2 010 沿箭头方向旋转曲轴 (1)。
检查 曲轴的摩擦系数。
所需的修整：
装配好发动机。
