更换后部曲轴密封环 (B38A)
注意！
凸极转子 (1) 具有磁性。
为了防止碎屑，凸极转子 (1) 安装在一个塑料袋中。
将凸极转子 (1) 从曲轴上拆卸。
注意！
钻头尺寸最大 2.5 mm.
立即用吸尘器去除碎屑。
不得用压缩空气去除碎屑！

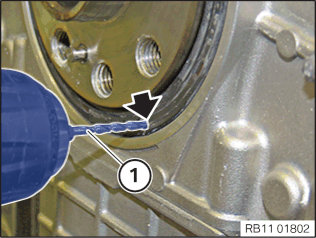

用钻头 (1) 在径向密封环上钻孔 (参见箭头)。
注意！
曲轴箱和曲轴的轮胎胎面有损坏危险。
立即仔细清除剩余碎屑。

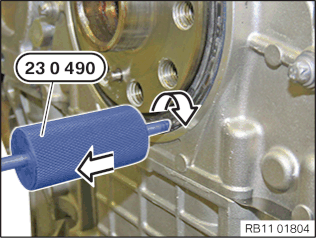

沿箭头方向旋入专用工具
23 0 490。
沿箭头方向取出径向密封环与滑锤。
注意！
曲轴密封环损坏！
触摸密封唇（内部）并给曲轴密封环上油会导致其损坏！
- 不得触摸曲轴密封环的密封唇（内部）。
- 不得给曲轴密封环上油。
- 在干燥状态下安装曲轴密封环。
将专用工具
11 8 815 预安装在曲轴上。
将曲轴密封环 (1) 小心地通过专用工具
11 8 815 以旋转方式平直滑擦，直到其平行地紧贴在正时齿轮壳盖上。
拆下专用工具
11 8 815。
将专用工具
11 9 182 和
11 9 184 固定在曲轴上。
准备好用于安装的专用工具
11 9 181。
将专用工具
2 360 215 安装到专用工具
11 9 181 上。
用专用工具
11 9 181 和
2 360 215 与专用工具
11 9 183 一起将径向密封环拧入。
将径向密封环用专用工具
11 9 183 拧入至极限位置。
提示：
检查配合套是否损坏。
注意磁极转子的安装位置。
将磁极转子 (1) 定位在曲轴上。
