拆卸：

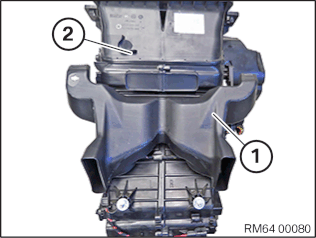

将空气道 (1) 从冷暖空调器 (2) 中脱开并取下。

在标记点处解除联锁并脱开插头。

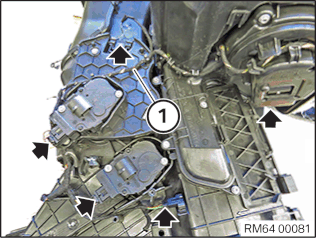

抽出电线束 (1)。

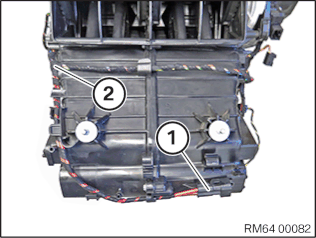

解除联锁并取下插头外壳 (1)。

抽出电线束 (2)。

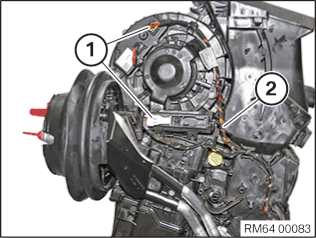

松脱插头 (1)。

抽出并取下电线束 (2)。

带中央动力装置的车型：

拆卸 右侧脚部空间风门伺服马达。

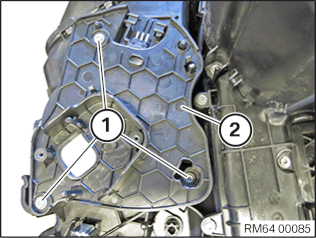

松开螺栓 (1)。

拆下中央动力装置 (2)。

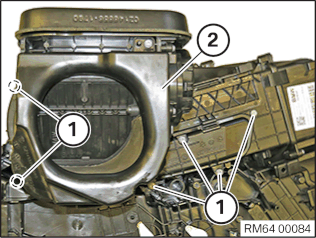

松开螺栓 (1)。

取下新鲜空气/循环空气壳体 (2)。

安装：

正确定位新鲜空气/循环空气壳体 (2)。

拧紧螺栓 (1)。

带中央动力装置的车型：

安装 右侧脚部空间风门伺服马达。

正确定位中央动力装置 (2)。

拧紧螺栓 (1)。

正确穿入电线束 (2)。

连接并联锁插头 (1)。

正确定位并穿入电线束 (2)。

正确放置供并联锁插头外壳 (1)。

正确定位并穿入电线束 (1)。

在标记点连接插头。

将空气道(1)正确定位到冷暖空调器(2)上并嵌入。

必须改装以下部件：

仅限柴油发动机：
