41 51 ... 调整左侧或右侧车门
注意！

不要损坏紧邻的车身零件。
如果目前的调整不够，可以通过重新调整略微校正。


提示：

注意 间隙尺寸。
为了正确调整，车门必须带齐所有安装件。
从后向前调整用螺栓固定的车身部件。



松开张紧楔，如有必要，拆下。

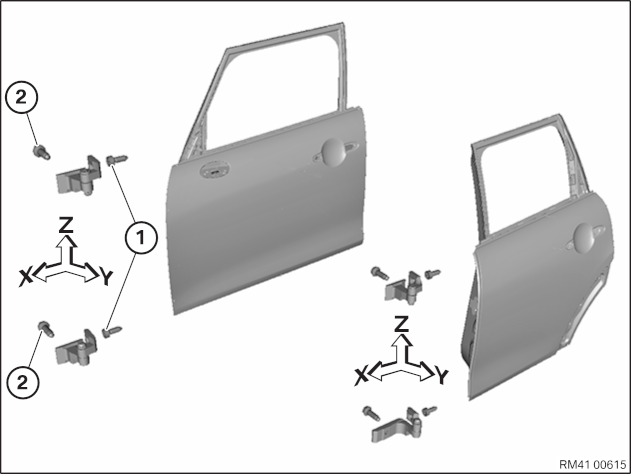

调整高度 (Z)：
松开螺栓 (1)，至车门刚好还能移动为止。调整车门的高度。
如果调整范围不够用，还要松开螺栓 (2) 并调整车门高度。

提示：
只能通过铰链沿纵向 (X) 和在与侧围之间的过渡区 (Y) 内进行调整，否则高度调整结果会丢失。

沿纵向调整 (X)：
松开上部铰链上的螺栓 (2) 并沿纵向调整车门。紧接着在下部铰链上沿纵向调整车门。

在与侧围之间的过渡区内调整 (Y)：
松开上部铰链上的螺栓 (1) 并在与侧围之间的过渡区内调整车门。紧接着在下部铰链上在与侧围之间的过渡区内调整车门。

拧紧力矩 41 51 2AZ 和 41 51 3AZ。

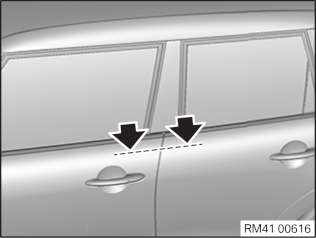

检查旁边的车身零件高度是否齐平，如有必要，进行校正。
提示

不允许通过张紧楔影响车门的高度调整。
在关闭车门时，张紧楔不可撞击车门锁或者与之打磨。注意是否有刮痕。

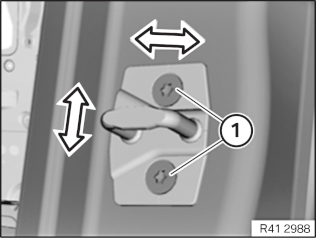

松开螺栓 (1)，直至张紧楔刚好还能移动为止。
向侧面移动张紧楔，以便调整车门和后侧围之间的过渡。
拧紧力矩 51 21 2AZ。
提示

关门时张紧楔不允许碰到车门锁或与之摩擦。注意是否有刮痕。


调整后

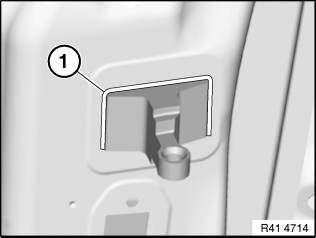

如果车身侧铰链已松开，必须将其用密封剂（1）在 U 形铰链区域密封。
  • 以规定的扭矩拧紧所有螺栓。
  • 对 电动车窗升降机进行初始化设置。
  • 用相应颜色的油漆修补未涂漆的表面。
