65 12 320 拆卸和安装 (更换) 机头基础单元
注意！

有损坏危险！


在主机中装入硬盘。
车辆信息电脑主机上和相邻部件上的机械操作要小心地进行。
避免震动车辆信息主机。
注意！

注意有关静电损坏防护（ESD 保护） 的 提示！


提示：

注意 操作光缆的提示。


需要的准备工作：

  • 拆卸 中央仪表
  • 断开 蓄电池负极导线
  • 对于规格 2，拆卸 左侧中部新鲜空气格栅
  • 对于规格 2，拆卸 右侧中部新鲜空气格栅


拆卸：
提示：

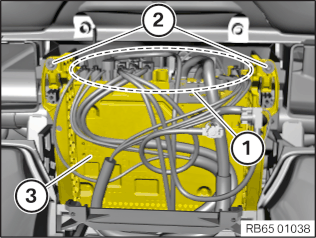

规格 1
根据装备系列，插头数量可能有所不同。


松脱所有插头连接 (1)。
松开螺栓 (2)。
拆下主机 (3)。
提示：

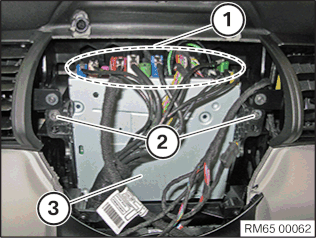

规格 2
根据装备系列，插头数量可能有所不同。


松脱所有插头连接 (1)。
松开螺栓 (2)。
拆下主机 (3)。
在更新时：
松开螺栓 (1)。
拆下支架  (2)。
安装：
定位机头 (3)。
拧紧螺栓 (2)。
接合所有插头连接 (1) 并联锁。
仅适用于带卫星收音机的美规：
使用主机时需要进行辅助工作！
  • 请注意文件 自 2009 年 9 月起更换卫星调谐器。
所需的修整：

  • 安装 中央仪表
  • 连接 蓄电池负极导线


在更新时：
进行 编程 / 设码。
在生产日期为 2015/07 后的车辆上安装正确的导航地图。

映射保养历史：
-
05 保养和移交检查
-
保养历史
