41 31 100 替换带有全景车顶的车顶外蒙皮
注意 车身概述的内容。
拆卸车辆。
注意 维修等级 2 操作步骤！
需要下列新零件(参见计算机管理零件目录 ETK)。
-

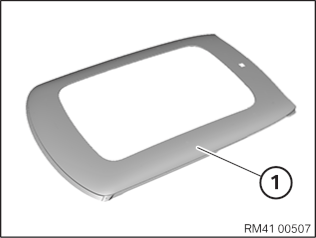

(1) 全景车顶外蒙皮
需要下列 消耗性材料：
材料
数量
粘结剂 K5b
2
盲铆钉 N3
14
冲孔铆钉 N4
8
清洁剂 R1
1
密封剂 D2
1
拆卸
维修工作以左侧为例描述。右侧与之相同。

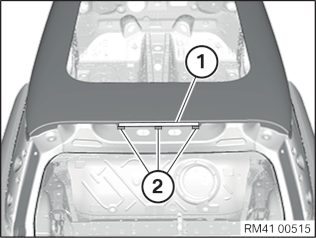

拆开区域  (1) 内的焊缝。

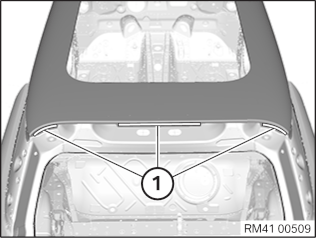

拆开区域 (1) 内的焊缝。

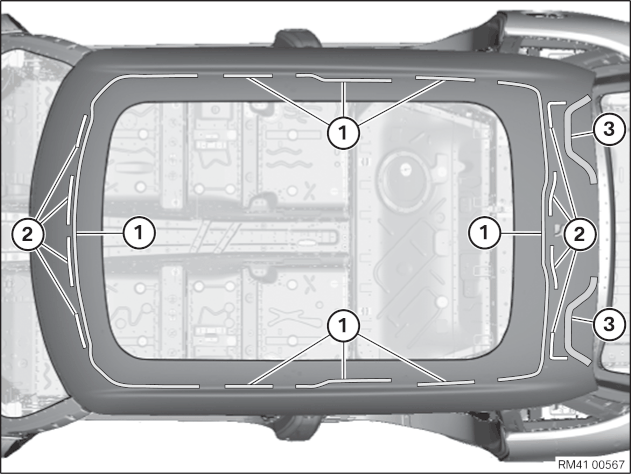

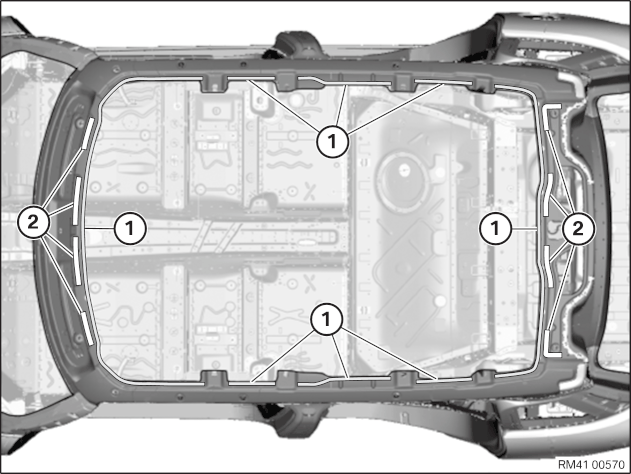

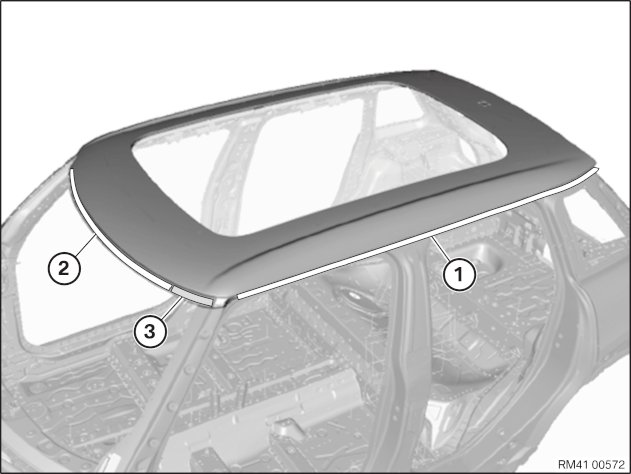

拆开区域 (1) 内的粘贴连接。
拆开区域 (2) 内的密封剂。

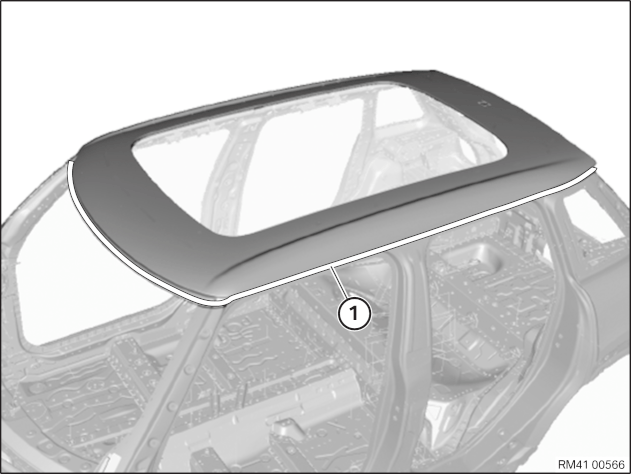

将车顶外蒙皮从空腔密封件 (3) 中松开并取下。
新件准备
维修工作以左侧为例描述。右侧与之相同。

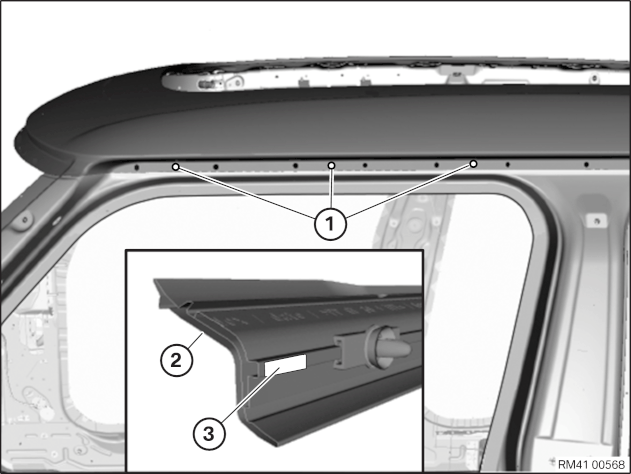

在区域 (1) 内，按照示意图为盲铆钉加工直径 4.2 mm 的孔。
提示：
孔必须处于现有的安装孔之间的中间位置。
必要时需在区域 (3)（盲铆钉位置）内调整密封件 (2) 。

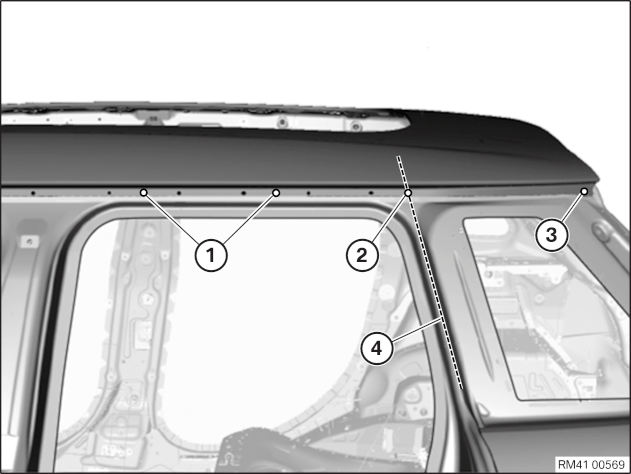

在区域 (1) 至 (3) 内，按照示意图为盲铆钉加工直径 4.2 mm 的孔。
提示：
孔 (1) 必须处于现有的安装孔之间的中间位置。必要时调整 密封件。
孔 (2) 位于 C 柱的直线 (4) 上。检查位置 (2)：在车厢内部有一个直径为 22 mm 的孔。
孔 (3) 位于车顶外蒙皮的末端。

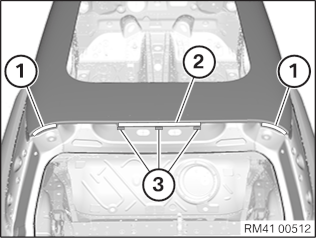

在区域 (1) 和 (2) 内准备采用粘结技术进行连接。
此外，在区域 (2) 中准备 10 mm 长的金属活性气体焊缝 (3)。
取下车顶外蒙皮并去掉孔的毛刺。
注意！

不要在粘结面区域内磨削或磨平新零件！


安装
维修工作以左侧为例描述。右侧与之相同。

用清洁剂 R1 清洁 所有粘结面！

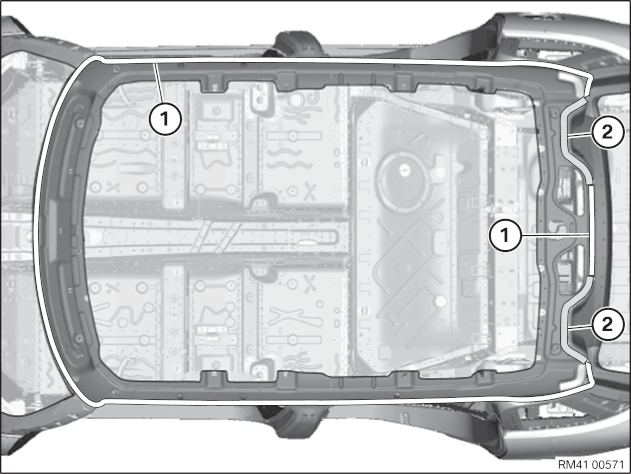

在区域 (1) 内涂敷粘结剂 K5b。
在区域 (2) 内涂敷密封剂 D2。
提示：
注意材料的干燥时间！
粘结剂和密封剂的涂敷必须由 2 个人同时操作。

在区域 (1) 内涂上粘结剂。
在区域（2）内在 空腔密封件上涂敷密封剂 D2。
注意！
在后行李箱盖区域 (1) 内，要保持粘结剂涂层和之后的金属活性气体焊缝间有足够的距离！分别根据粘结剂涂层距离约为 3- 4 cm。

安装车顶外蒙皮并在区域 (1) 内用盲铆钉 N3 铆接。
在区域 (2) 内使用 8 个冲压铆钉 N4。
在区域 (3) 内用定位钳固定车顶外蒙皮，直至粘结剂硬化。
在区域 (1) 中设置 3 x 10 mm 长的金属活性气体焊缝 (2)。
提示：

有相邻粘结区域损坏的危险！避免过高的热传导。
轻微磨平金属活性气体焊缝。
注意！请勿将金属活性气体焊缝和新零件磨薄！


用排出的粘结剂补偿车顶外蒙皮 (2) 和 A 柱之间的梯度 (1)。去除多余的粘结剂。
注意！

不要使用含溶剂的清洗剂！


不允许留有尖锐的边缘，否则在接下来的挡风玻璃粘结时可能造成不密封。
去除多余的粘结剂。
注意！

不要使用含溶剂的清洗剂。


用密封剂 D2 密封粘结区域和盲铆钉。
