41 21 003
更换左边带有加强件的 A 柱
注意
维修等级 3 操作步骤！
注意
车身概述的内容。
拆卸和装配操作参见 KSD CD 光盘中包含的步骤概述（工时代码：41 21 003)。
在此车辆上使用点焊胶粘剂。注意特殊的
工作步骤。
只允许用认可的
点焊机进行维修！
将车辆放在矫直机上。
需要下列新零件(参见计算机管理零件目录 ETK)：

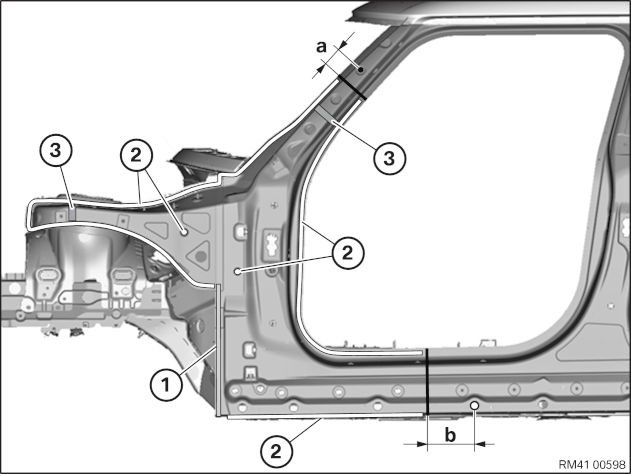

按照规定的尺寸在切割位置划线并切开。
注意！
在下列切割位置上，只需切开板材。
尺寸 a = 在直径为 8 mm 的孔中心点下 55 mm。
尺寸 b = 在直径为 25 mm 的孔中心点前 135 mm。
拆开区域 (1) 内的点焊粘接。
拆开区域 (2) 内的焊缝。
将 A 柱从空腔密封件 (3) 上松开并取下。
大致根据图示划出区域 (1) 并切开。
注意！
仅分割板材。
不得损坏区域 (2) 的壁板！
拆开区域 (3) 内的焊缝。
拆开区域 (4) 内的点焊粘接。
拆下 A 柱加强件。
新件准备：
按照车辆的切割位置进行新零件“A 柱车身外壳”的切割。
在切割位置上准备
加强板。
从新零件“侧柱中间”松开不需要的部件。
用矫直组件或通用安装座压入新零件，同时通过焊接为连接作准备。
提示：
装配新零件时，必须与矫直系统制造商有关地考虑缺失的 A 柱车身外壳板材厚度。

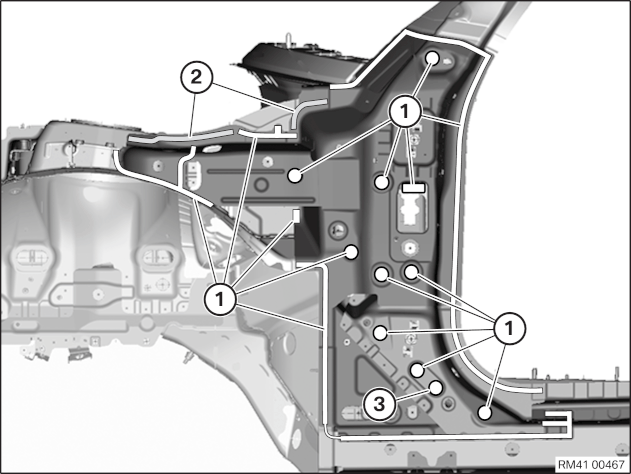

利用矫直组件或万用支架安装 A 柱加强件，并将其焊接在区域 (1) 和 (2) 内。
提示：
装配新零件时，必须与矫直系统制造商有关地考虑缺失的 A 柱车身外壳板材厚度。
将维修焊点 (3) 置于车辆现有的焊点之上。这一点非常必要，因为焊接凸起之间的粘结剂将起到绝缘层的效果。
将密封剂涂敷在
空腔密封件 (1) 上。
安装新零件并在区域 (2) 内焊接。
