41 21 013 更新左侧外部 A 柱
注意 维修等级 3 操作步骤！
注意 车身概述的内容。
拆卸和装配操作参见 KSD CD 光盘中包含的步骤概述 (工时代码41 21 013)。
在此车辆上使用点焊胶粘剂。注意特殊的 工作步骤。
只允许用认可的 点焊机进行维修！
需要下列新零件(参见计算机管理零件目录 ETK)：
-

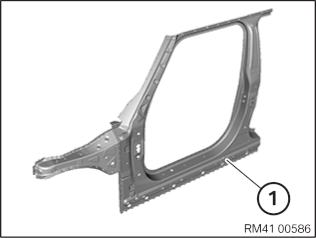

(1) 外 A 柱
拆卸：

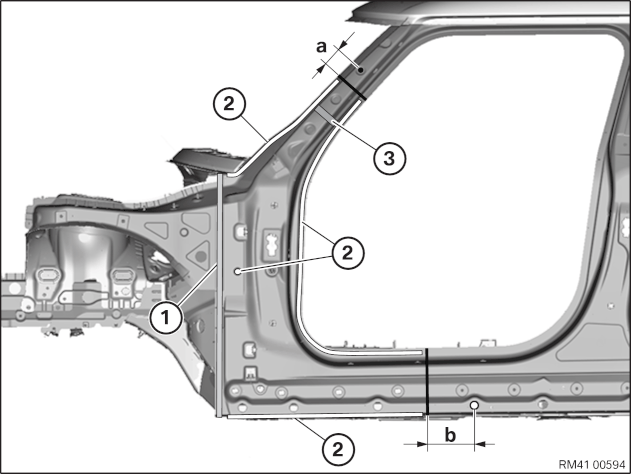

按照规定的尺寸在切割位置划线并切开。
注意！
在下列切割位置上，只需切开板材。
尺寸 a = 在直径为 8 mm 的孔中心点下 55 mm。
尺寸 b = 在直径为 25 mm 的孔中心点前 135 mm。
拆开区域 (1) 内的点焊粘接。
拆开区域 (2) 内的焊缝。
将 A 柱从空腔密封件（3）上松开并取下。
新件准备：
按照车辆的切割位置划分新零件的切割位置并分割。
在切割位置上准备 加强板。
从新零件上松开不需要的部件。
装配新零件，然后为焊接连接做好准备。
安装：

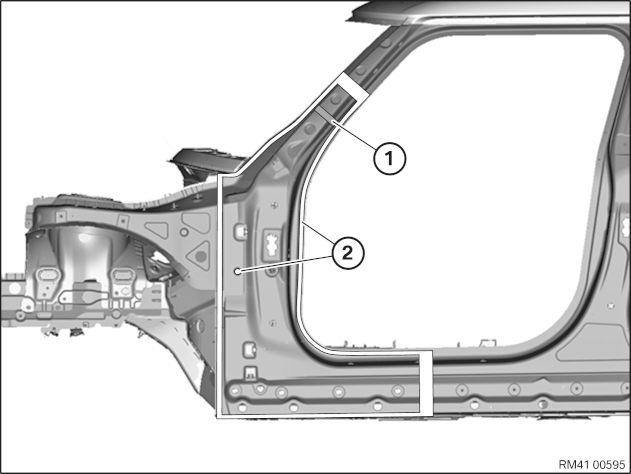

在 空腔密封件 (1) 上涂敷密封剂。
安装新零件和加强板，并在区域 (2) 中进行焊接。
提示：

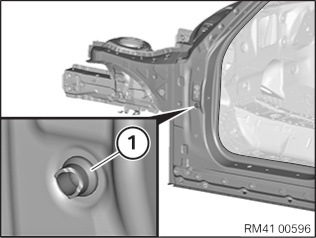

  • 带活动天窗的车辆：注意排水软管 (1) 的正确安装位置！ （水密性）
  • 带普通车顶的车辆中，排水软管处装有套管。
    注意套管的正确安装。
