41 21 201 更换左边带有加强件的 B 柱
注意 维修等级 3 操作步骤！
注意 车身概述的内容。
拆卸和装配操作参见 KSD CD 光盘中包含的步骤概述 (工时代码41 21 201)。
只允许用认可的 点焊机进行维修！
将车辆放在矫直机上。

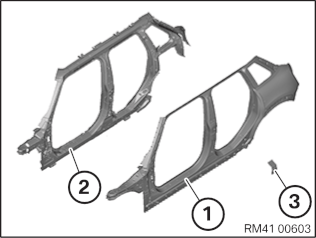

需要下列新零件(参见计算机管理零件目录 ETK)：
-
(1) 外侧窗框
-
(2) 边框中部
-
(3) 车门槛加强板
拆卸：

按照规定的尺寸在切割位置划线并切开。
注意！
在下列切割位置上，只需切开板材。
尺寸 a = 从 Ø 25 mm 孔的中心点起向后约 145 mm。
尺寸 b = 在 Ø 25 mm 孔的中心点之前约 85 mm。
尺寸 c = 在直径为 8 mm 的孔中心点下约 90 mm。
拆开区域(1)内的焊缝。
将 B 柱从空腔密封件 (2) 中松开并拆下。

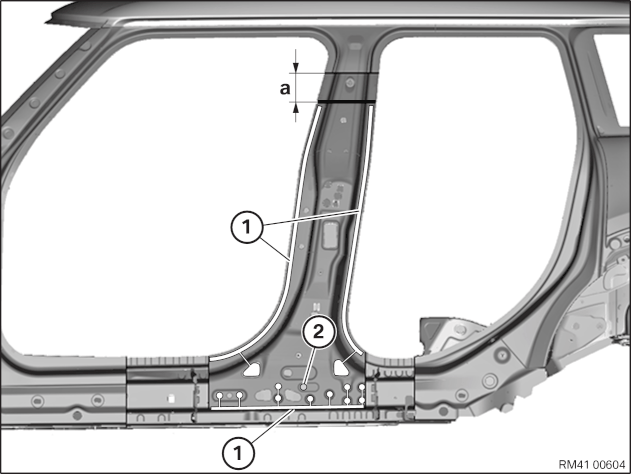

按照规定的尺寸在切割位置划线并切开。
注意！
仅分割板材。
尺寸 a = 在之前的切割位置下约 90 mm。
拆开区域 (1) 和 (2) 内的焊缝。
拆卸 B 柱加强件。
提示：
在区域 (2) 内松开两个外部板材的焊缝。不要损坏其后的第三个板材。
新件准备：
按照车辆的切割位置进行新零件的切割。
在切割位置上准备 加强板。
从新零件上取下不需要的部件。

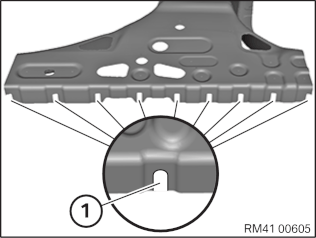

B 柱加强件：在区域 (1) 中作出 15 x 8 凹口用于金属活性气体保护焊的焊缝。
在点焊的下部区域内准备新零件。点焊焊缝的位置请参见批量零件并传输至新零件。
用矫直组件或万用支架调整新零件和加强板。
提示：

装配新零件时，必须与矫直系统制造商有关地考虑缺失的 B 柱车身外壳板材厚度。


安装：

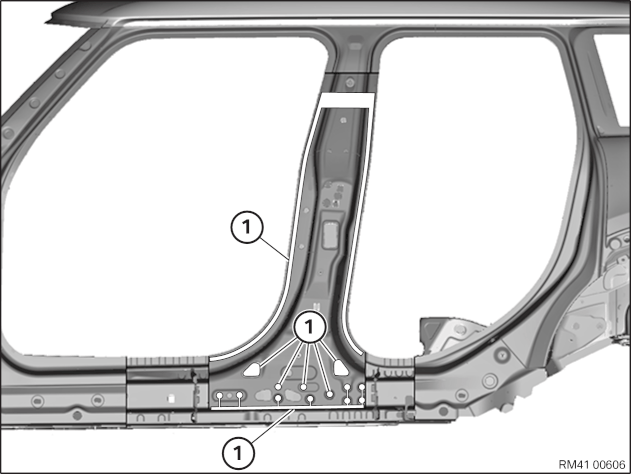

利用矫直组件或万用支架安装新零件和加强板，并将其焊接在区域 (1) 内。
提示：
安装新零件时，必须与矫直系统制造商有关地考虑缺失的 B 柱车身外壳板材厚度。

在 空腔密封件 (1) 上涂敷密封剂。
安装新零件和加强板，并在区域 (2) 中进行焊接。
