41 12 700 拆装范围 - 更换行李箱底板和左侧纵梁 (后部侧围和尾板已拆下)
提示：

由于不同的发动机和装备系列，不考虑所有部件。
下述列表原则上说明拆卸顺序。



  • 拆下后桥架梁（工时代码：33 31 000)
  • 拆下左后部麦克弗逊(McPherson)式烛式独立悬架（工时代码：33 52 010)
松开螺母并拆下隔热板 (1)。
拆下排气管上的隔热板。(未显示)
松开套管 (2)。
将导线束在固定点 (3) 处松开。
安装说明：

注意套管的正确安装 (水密性)。


松开螺栓 (1)并拆卸支排气装置支架。
拧紧力矩  18 20 2AZ。

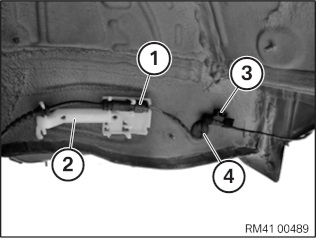

松脱插头连接 (1)。
松开支架 (2) 并向前放下。
松开固定点 (3) 上的导线束。
松开套管 (4)。
松开螺母 (1)。向前放下控制单元的支架 (2)。

松开接地端的螺母 (1)。取下接地端。
拧紧力矩  41 34 1AZ。
松开固定点 (2) 上的电线束。
松开螺栓 (3) 并向前放置控制单元 (4)。
松开隔音垫（5），然后捆绑在前面。
松开螺栓 (1)，并取下解锁装置 (2)。
松开螺栓 (3) 并拆下支架。
拧紧力矩  52 26 3AZ。
