41 12 701 拆装范围 - 更换右侧行李箱底板和纵梁 (后部外围和尾板已拆下)
提示：

由于不同的发动机和装备系列，不考虑所有部件。
下述列表原则上说明拆卸顺序。



  • 拆下后桥架梁（工时代码：33 31 000)
  • 拆下右后部麦克弗逊(McPherson)式烛式独立悬架（工时代码：33 52 010)
松开螺母并拆下隔热板 (1)。
松开套管 (2)。
将导线束在固定点 (3) 处松开。
安装说明：

注意套管的正确安装 (水密性)。


松开螺栓 (1)并拆卸支排气装置支架。
拧紧力矩  18 20 2AZ。

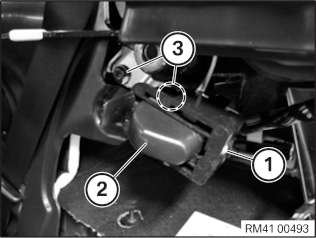

松脱插头连接 (1)。
松开支架 (2) 并向前放下。
松开固定点 (3) 上的导线束。
松开套管 (4)。
松开螺母 (1)。向前放下控制单元的支架。

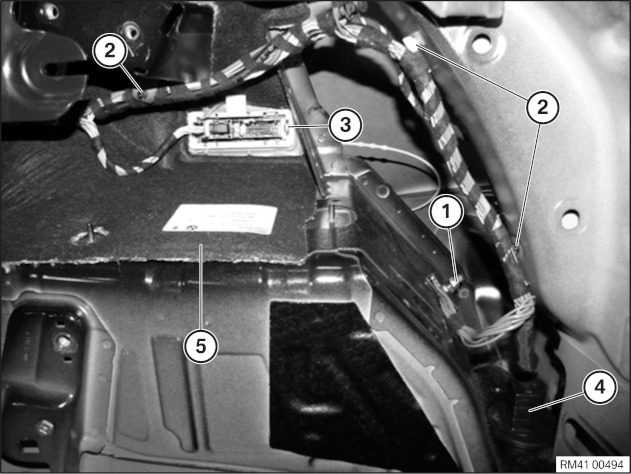

松开接地连接螺母（1）。
拧紧力矩  41 34 1AZ。
将导线束在固定点（2）处松开。
松脱支架 (3) 并置于一侧。
松开套管 (4) 并向内穿过电线束。
部分松开隔音垫 (5)，然后捆绑在前面。
安装说明：
注意套管的正确安装 (水密性)。

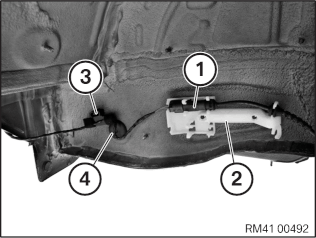

松开螺栓 (1)，并取下解锁装置 (2)。
松开螺栓 (3) 并拆下支架。
拧紧力矩  52 26 3AZ。
