72 11 033
拆卸和安装或更新左前或右前安全带
警告！
注意处理安全气囊模块和燃爆式安全带拉紧装置的
安全提示。
不正确的操作可能导致安全气囊触发并由此造成人员伤害。
受损的头部安全气囊必须更换。
受损的头部安全气囊保护功能受到限制，或者在特殊情况下无法起到保护作用。

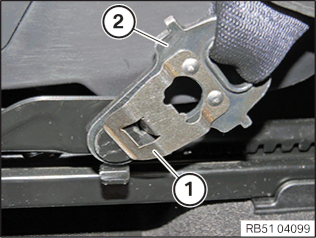

将固定片 (2) 向后旋转。
小心地向外拉防松垫片 (1)。
同时向前抽出固定片 (2)。
向外取下固定片 (2)。

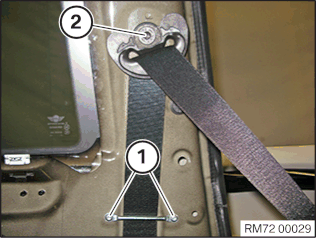

松开螺栓 (1) 并拆卸滑动环。
松开螺栓 (2)。
脱下 D 形环及安全带。

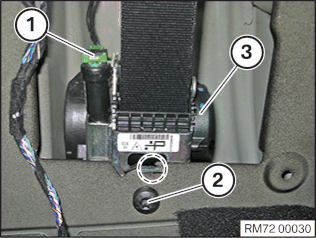

松脱插头 (1)。
松开螺栓 (2)。
从导向件抽出自动收卷器 (3)。
拆下安全带。
装入自动收卷器。
提示：
为防止错误安装，安全带自动收卷器 (3) 已设码。
零件：更新螺栓 (2)。
拧紧螺栓 (2)。
拧紧力矩
72 11 1AZ。
连接插头 (1)。
安装 D 形环及安全带。
零件：更新螺栓 (2)。
拧紧螺栓 (2)。
拧紧力矩
72 11 3AZ。
安装滑动环。
拧紧螺栓 (1)。
拧紧力矩
72 11 4AZ。
插入固定片 (2)。
朝箭头方向拉固定片 (2)，直至听到止动片 (1) 嵌入为止。
防松板 (1) 必须在销 (2) 的后部正确嵌入。
注意！
嵌入不正确会造成功能异常。
由第二个人检查嵌入（四眼原则）。
两个人都必须在汽车档案上确认规格的正确性。
注意下面的视频动画。
视频动画“安全带固定在正确位置”
将安全带 (2) 上的盖板 (1) 向下推。
注意！
执行最终检测：
向前上方，并且向后拉固定片。
如果固定片没有正确嵌入，它就不能在销上旋转！
