52 13 020 拆卸和安装或更新左或右前部座椅的座椅骨架
警告！

受伤危险！
座椅骨架具有十分锋利的边缘，会造成切割伤害。
在座椅骨架区域内极其小心地进行所有维修工作，必要时，戴上防护手套执行。


注意！

在棱边锋利的座椅机械机构上有损坏危险。
将所有导线小心地穿过座椅靠背机械机构。
注意无弯折和无拉伸敷设。
注意插头连接的正确锁止。
注意插头在卡子中的位置是否正确。


注意！

  • 微密封螺栓在重新使用时必须用 Loctite 浸润。
  • 螺栓连接必须在 20 分钟内结束(开始硬化)
  • 微密封螺栓 不允许再拧紧
  • 螺母的螺纹在多次使用时必须事先清洁


必要的准备工作：
  • 拆下 座椅模块
  • 拆卸 带锁扣总成的安全带
  • 拆卸 座套及支撑物
拆卸：

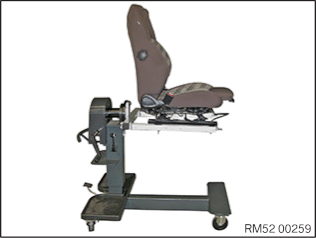

建议使用 通用座椅定位件进行专业修理。
带有 Isofix 的设计：

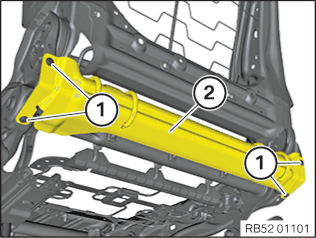

钻开铆钉 (1)。
拆下支架  (2)。
去除铆钉残留物。
仅 F56/F57：将拉线 (1) 从支架 (2) 和 (3) 上取下。
竖起靠背。
松开左右螺栓 (4)。
将靠背 (5) 整体向上取下。
如有必要，抽出电缆并放下后部座椅靠背。
在更新时：
钻掉铆钉 (1) 并改装支架 (2)。
改装插头外壳 (3)。
零件：更新铆钉 (1)。
安装：
安装后部座椅靠背 (5)。
如有必要，插入电缆。
拧紧左右螺栓 (4)。
拧紧力矩  52 10 2AZ。
仅 F56/F57：将拉线 (1) 嵌入到支架 (2) 和 (3) 中。
带有 Isofix 的设计：
将支架 (2) 用铆钉 (1) 固定。
所需的修整：
  • 安装 座椅模块
  • 安装 带锁扣总成的安全带
  • 安装 座套及支撑物
