替换曲轴止推轴瓦 (B38)
注意！
更新主轴承螺栓。
盲孔中不允许有机油
(裂缝危险)
。
不要
洗去螺栓涂层。
错误安装轴承盖会导致曲轴箱损坏。
注意！
推力轴承位于 3 轴承座上。
安装说明：
必须将带润滑槽的轴瓦 (1) 安装于曲轴箱上部。
没有润滑槽的轴瓦 (2) 必须安装于曲轴箱下部。
需要的准备工作：
拆下
油底壳
拆卸
机油真空泵
。
专用工具 (1) 包括在轴瓦的供货范围内。
松开主轴承盖 (3) 上的主轴承螺栓 1 和 2。
图像：B48。
从轴承盖上拆下不带润滑槽的标准主轴承轴瓦 (1)（见箭头）。
按照箭头方向把不带润滑槽的新止推轴瓦 (1)。
连同新止推轴瓦 (2) 一起把推力轴承盖 (1) 配合精准地放入轴承盖（见箭头）。
提示：
曲轴的轴向推力轴承 (1) 安装在轴承位置 3 上。
按照表格注意轴承颜色组合。
注意！

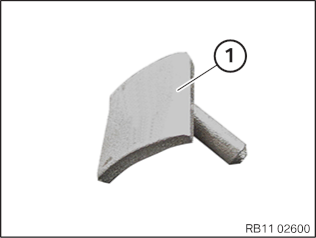

拆卸和安装推力轴承需要随附的专用工具 (1)。

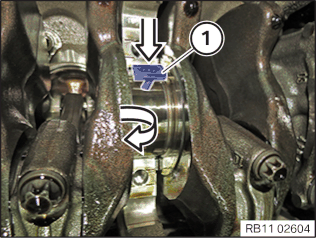

把专用工具 (1) 装入曲轴加油孔（见箭头）。
第二个人用辅助架
小心地
沿着发动机旋转方向旋转曲轴
旋转曲轴，直到能从曲轴中取出推力轴承 (1) 为止。
安装说明：
按相反的顺序安装推力轴承。
为了使专用工具处于正确的位置，必须继续旋转曲轴。
从附带的包中取出具有润滑槽的推力轴承。

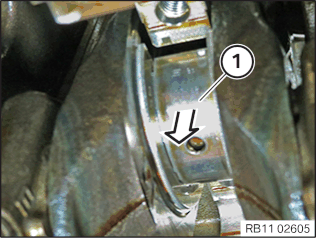

把带有润滑槽的推力轴承 (1) 定位在曲轴上。
注意！
注意推力轴承上的导向凸缘。
给曲轴和轴瓦上油。
逆时针方向反转曲轴 (3)。
注意专用工具 (2) 把推力轴承 (1) 推到正确的位置（导向凸缘）。
取出专用工具 (2)。
固定主轴承螺栓（1 和 2）。
拧紧扭矩：
11 11 1 AZ
图像 B48。
所需的修整：
装配好发动机。
