11 15 510 测量发动机内压力 (B38A)

需要的专用工具：

  • 11 9 880
提示：

  • 注意关于压力检测的诊断说明。
  • 检查发动机机油油位。


提示：

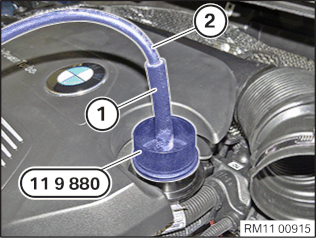

建立软管段 (1)：Ø = 8 x 13 mm，长度 = 70 mm。
建立低压管路软管段 (2)：长度 = 300 mm。


用低压管路 (2) 连接软管段 (1)。
将集成测量接口盒 (IMIB) 的诊断接口与低压管路 (2) 连接。
将管段 (1) 插接在专用工具 11 9 880 上。
打开油管接头密封盖 。
将专用工具 11 9 880 用力装入加油管接头的开口中。
起动发动机并使其处于怠速运行状态。
提示：

真空软管订货号（IMIB 附件）81 31 2 468 782（以前：81 31 2 357 800 或 81 38 2 201 924）


提示：
图像 B47。
测量结果的说明：
0.97 巴
环境压力
0.95 巴
发动机内压力正常
0.80 巴
压力控制阀损坏
1.07 巴
曲轴箱通风管堵塞：如结冰、脏污
曲轴箱通风管扭曲
偏离环境压力 -0.04 bar
(0.97 bar - 0.04 bar)
曲轴箱通风装置损坏
偏离环境压力 +0.04 bar
(0.97 bar + 0.04 bar)
曲轴箱通风装置堵塞
