54 13 050
更新后部玻璃活动天窗盖上的密封件
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
5
将全景车顶盖罩安装在机械装置上
M5
更新螺栓！
4.5
Nm
专用工具概述
0 493 687 (00 9 340)
拆卸辅助工具
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 496 289 (00 9 341) |
拆卸辅助工具
仅可作为套件 (2 件) 以 00 9 340 (= 83 30 0 493 687) 供货。 |

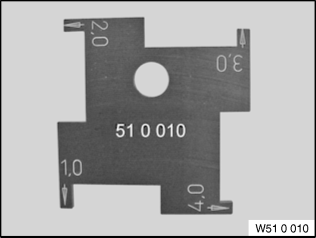

0 495 259 (51 0 010)
量规
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 54 10 ... 有关粘贴式密封件的维修提示 |
3
|
零件
附加信息
54 13 050
更新后部玻璃活动天窗盖上的密封件
一般信息
准备工作
1
–
拆卸后部玻璃活动天窗盖
抬高前部玻璃活动天窗盖。
松开左右螺栓
1
。
从上小心地拆下玻璃活动天窗盖。
核心任务
2
–
拆卸后部玻璃活动天窗盖上的密封件

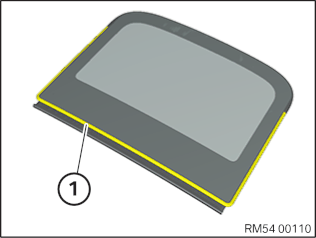

拔下玻璃活动天窗盖的密封件
1
。
3
–
安装后部玻璃活动天窗盖上的密封件
有更多信息。
技术信息
已粘贴密封件的维修提示是本维修手册的基础，务必遵守。
更多信息参见：54 10 ... 已粘贴密封件的维修提示

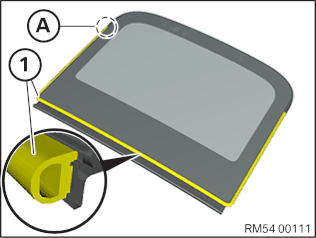

清洁粘结面。
将密封件
1
从区域
A
开始粘贴。
稍稍顶压密封件
1
并一段一段地进行粘贴。
后续工作
4
–
检查全景车顶的设置
盖罩到车顶前部和后部的距离必须相同。

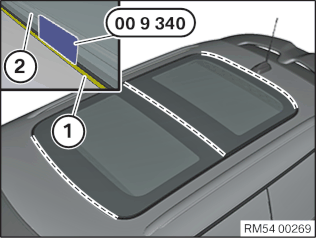

将专用工具
0 493 687 (00 9 340)
推入密封件
1
和盖罩
2
之间。
专用工具必须以相同的阻力移动。

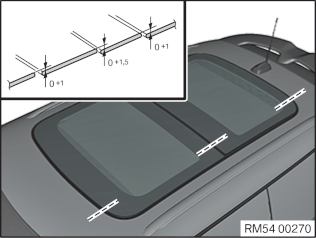

盖罩前部必须平齐，直至低于前部车顶外蒙皮
1 mm
。
盖罩前部必须平齐，直至高出后部车顶外蒙皮
1.5 mm
。
盖罩后部必须平齐，直至高出后部车顶外蒙皮
1 mm
。

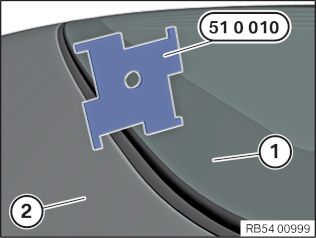

将玻璃活动天窗盖
1
至车顶
2
的高度用专用工具
0 495 259 (51 0 010)
测量。
5
–
调整后部玻璃活动天窗盖
松开左/右螺栓
1
，直至玻璃活动天窗盖 刚好还能移动为止。
移动玻璃活动天窗盖，直至达到理想调整状态。
拧紧螺栓
1
。
将全景车顶盖罩安装在机械装置上
M5
更新螺栓！
4.5
Nm
6
–
安装后部玻璃活动天窗盖
从上小心地插入玻璃活动天窗盖。
旋入左右侧新的螺栓
1
，暂不要拧紧。
零件：
螺丝
