72 12 060
拆卸和安装或更新左或右头部安全气囊 (不带活动天窗的车型)
注意！
对燃爆物品的操作只允许由获得授权的专业人员进行。
不正确的操作可能导致巨大的危险。
对于其他人员，在该系统上的任何操作都是禁止的。
警告！
注意处理安全气囊模块和燃爆式安全带拉紧装置的 安全提示。
不正确的操作可能导致安全气囊触发并由此造成人员伤害。
受损的头部安全气囊必须更换。
受损的头部安全气囊保护功能受到限制，或者在特殊情况下无法起到保护作用。
需要的准备工作：
注意安全气囊插头连接的解锁和联锁提示。
头部安全气囊固定装置的夹子和松脱工具概述
注意！
铺上保护垫，防止内部装备吸附钻掉的铆钉的金属屑和损坏。

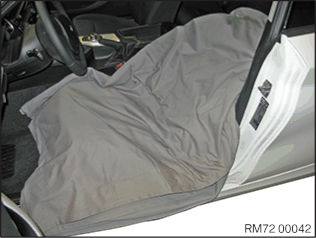

在相应工作范围内铺设保护垫：

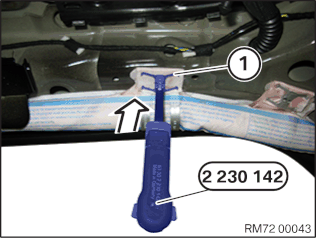

使用专用工具
2 230 142 解锁固定夹 (1)。

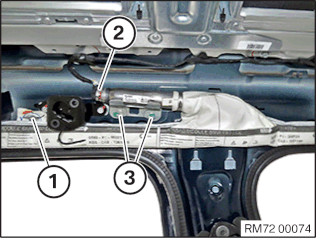

给铆钉头(1)钻孔。
注意拆卸铆钉的
提示。
用专用工具
2 230 142 解锁并拆下夹子(2)。
提示：
如果是美规车辆，则松开区域 (3) 中额外的夹子。
给铆钉头 (1) 钻孔。
注意拆卸铆钉的
提示。
松开夹子 (2)。
提示：
如果是美规车辆，则对区域 (3) 中额外的埋头铆钉钻孔。

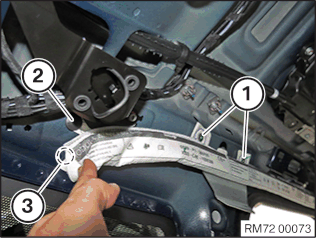

用专用工具
2 230 142 将夹子(1)解除联锁并拆下。
松脱气体发生器的插头 (2)。
给铆钉头 (3) 钻孔。
注意拆卸铆钉的
提示。
使用折叠套件拆卸气体发生器。
使用折叠套件安装气体发生器。
使用铆钉 (3) 固定气体发生器。
注意关于铆接气体发生器的
提示。
连接插头 (2)。
将夹子(1)固定在车身上。
提示：
不允许损坏夹子(1)。
更新损坏的卡子 (1)。
安全气囊触发之后更新所有夹子(1)。

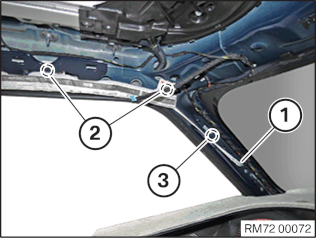

安装铆钉(1)。
注意关于铆接铆钉的
提示。
安装夹子 (2)。
提示：
如果是美规车辆，则对区域 (3) 中额外的铆钉进行安装。
用夹子(2)将折叠套装固定在车身上。
安装铆钉 (1)。
提示：
如果是美规车辆，则固定区域 (3) 中额外的夹子。
提示：
不允许损坏夹子 (2)。
更新损坏的卡子 (2)。
安全气囊触发之后更新所有夹子(2)。
