11 36 126 拆卸和安装/更换排气侧 VANOS 中央阀 (B38A)

需要的专用工具：

  • 2 358 122
  • 0 496 855
  • 2 450 487
  • 11 6 480
需要的准备工作：

  • 检查 配气相位
  • 拆下 废气触媒转换器


注意！

更换一个或多个 VANOS 中央阀时：
拆卸时 注意或记录 VANOS 中央阀的标记/零件号码。
务必重新安装 零件号码相同的 VANOS 中央阀。
不允许混合安装 VANOS 中央阀！
必须遵守 PuMA 措施 64122020。
更多信息请参见 ETK (电子零件目录)

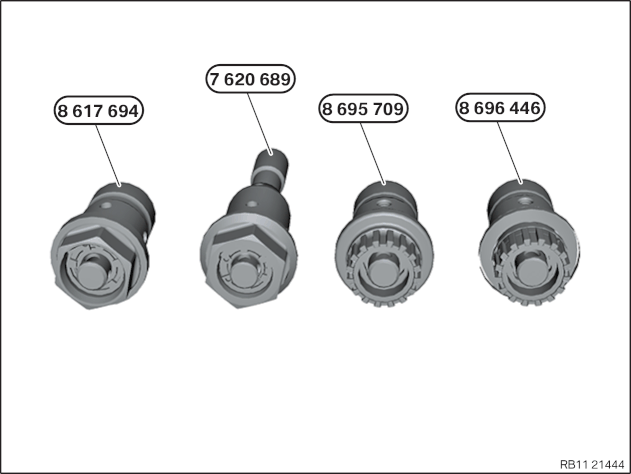

VANOS 中央阀概览图：
8 617 694 短款 VANOS 中央阀
7 620 689 长款 VANOS 中央阀
8 695 709 短款 VANOS 中央阀 (泄漏量高) (TZV)
8 696 446 短款 VANOS 中央阀 (泄漏量低) (TZV)
拆卸：
注意！

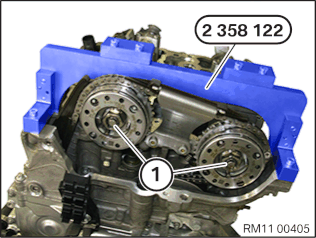

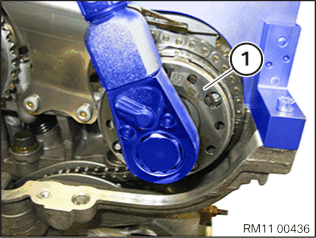

VANOS 中央阀 (1) 仅在已安装专用工具  2 358 122 时松开。
有关正确安装的操作请参见维修手册 检查配气相位。

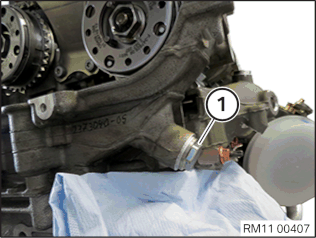

拆下链条张紧器 (1)。
规格 1

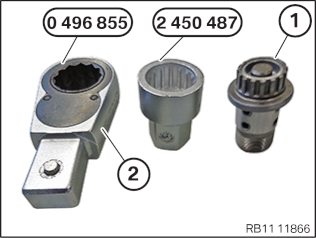

松开中央阀 (1) 时，使用专用工具 0 496 855 中的可翻转棘轮头 (2) 和专用工具 2 450 487。
规格 2

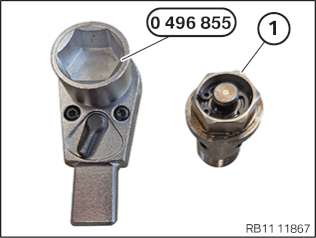

松开中央阀 (1) 时，使用专用工具 0 496 855。

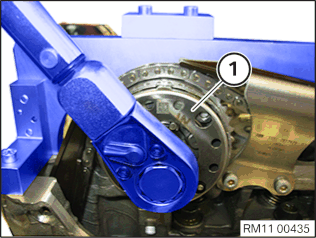

松开排气调整装置的 VANOS 中央阀 (1)。

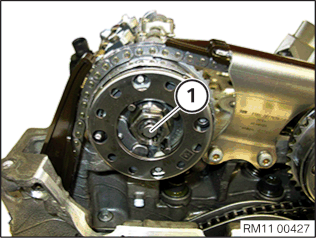

松开进气调整装置的 VANOS 中央阀 (1)。

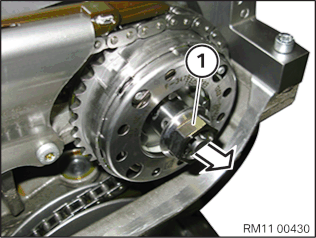

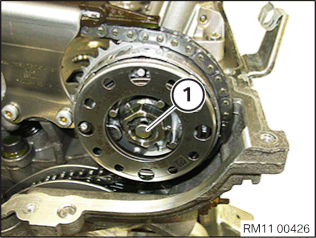

拆下排气侧的 VANOS 中央阀 (1)。
安装：
安装排气侧 VANOS 中央阀 (1) 并使其贴紧。
安装新的链条张紧器。
零件：链条张紧器
拧紧链条张紧器 (1)。
拧紧力矩 11 31 1AZ。
拧紧进气调整装置 VANOS 中央阀 (1)。
拧紧力矩 11 36 1AZ。
拧紧排气调整装置 VANOS 中央阀 (1)。
拧紧力矩 11 36 1AZ。
去除所有专用工具。
用专用工具 11 6 480 沿发动机旋转方向将发动机转动两次。
注意！

不要让发动机 反向旋转。


所需的修整：
  • 检查 配气相位
  • 安装 废气触媒转换器
更换一个或多个 VANOS 中央阀时，必要时须就集成等级进行设码和编程。
-
连接诊断系统并遵守诊断说明
-
服务功能
-
驱动装置
-
发动机电子系统
-
复位 VANOS 调校值
-
必要时就集成等级进行设码和编程
