更换一个点火线圈 （车辆诊断后）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
点火线圈安装到气缸盖罩上
螺栓 M6
拧紧力矩
8
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
12 13 511
更换一个点火线圈
（车辆诊断后）
（车辆诊断后）
一般信息
准备工作
1
–
拆下隔音板
有损坏危险
隔音板损坏。
拆卸时猛烈拉扯或在安装时过度用力会导致隔音盖板断裂。
小心拆卸和安装隔音盖板。
依次拆卸和安装球面轴颈上的快装连接器。
仅在温度为
>20 °C
时拆卸和安装隔音盖板。
在安装时只可以用蒸馏水作为辅助工具，不可以使用润滑剂。
将隔音板
1
向上从橡胶支座中拔下并拆卸。
核心任务
2
–
拆下点火线圈
前提
点火开关已关闭。
有损坏危险
点火线圈损坏。
点火线圈的硅胶软管不得被燃油污染，否则会导致点火线圈失灵。
在燃油系统上进行作业时，用合适的物品覆盖点火线圈，必要时拆卸。
不要给火花塞插头的硅胶软管上油或上油脂。
不
使用辅料或安装剂 (比如硅喷剂、橡胶保护剂、除锈剂等)。
注意
该描述只用于一个部件。所有其他部件的工作步骤与之相同。
将隔音装置
1
从高压泵上拆下。

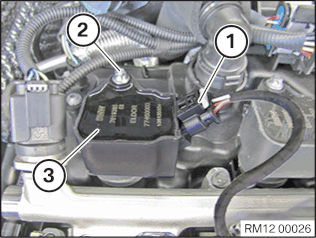

解锁插头
1
并从点火线圈
3
上拔下。
松开螺栓
2
。

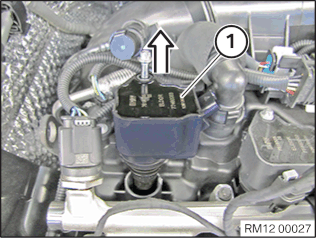

将点火线圈
1
向上拆卸。

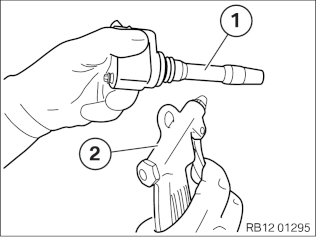

拆卸点火线圈后：用压缩空气喷枪
2
喷吹点火线圈的硅胶软管
1
。
点火线圈不得有油和塑料残留物。
3
–
安装点火线圈
前提
点火开关已关闭。
有损坏危险
点火线圈损坏。
点火线圈的硅胶软管不得被燃油污染，否则会导致点火线圈失灵。
在燃油系统上进行作业时，用合适的物品覆盖点火线圈，必要时拆卸。
不要给火花塞插头的硅胶软管上油或上油脂。
不
使用辅料或安装剂 (比如硅喷剂、橡胶保护剂、除锈剂等)。
注意
该描述只用于一个部件。所有其他部件的工作步骤与之相同。

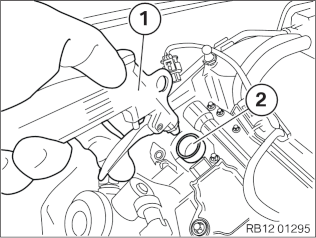

安装点火线圈前：将火花塞孔
2
用一个压缩空气喷枪
1
吹洗。

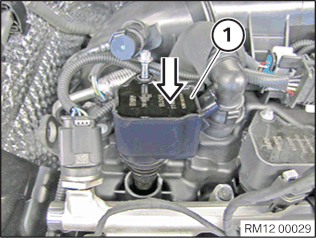

将点火线圈
1
推到火花塞上。
注意点火线圈的正确位置。
将插头
1
重新插到点火线圈
3
上，并听见其联锁。
拧紧螺栓
2
。
点火线圈安装到气缸盖罩上
螺栓 M6
拧紧力矩
8
Nm
将隔音装置
1
安装在高压泵上。
后续工作
4
–
安装隔音板
有损坏危险
隔音板损坏。
拆卸时猛烈拉扯或在安装时过度用力会导致隔音盖板断裂。
小心拆卸和安装隔音盖板。
依次拆卸和安装球面轴颈上的快装连接器。
仅在温度为
>20 °C
时拆卸和安装隔音盖板。
在安装时只可以用蒸馏水作为辅助工具，不可以使用润滑剂。
注意橡胶支座
1
在隔音板上的正确位置。
将隔音盖板
1
插到定位销上并安装。
