51 13 123
拆卸、安装或更换风窗框板盖板
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
风窗框板盖板装到前围上
固定螺帽
拧紧力矩
3
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 13 123
拆卸、安装或更换风窗框板盖板
一般信息
准备工作
1
–
拆卸后部车前盖密封件
注意
附图是示例性的。可能出现细节偏差。

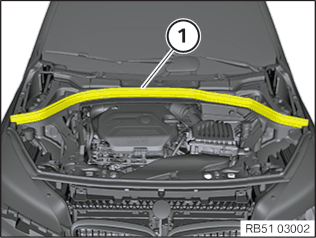

将车前盖密封条
1
向上拔下并拆卸。
核心任务
2
–
拆下左侧风窗框板盖板
松开固定螺帽
1
。
向左旋转打开锁止件
2
。
拆卸风窗框板盖板
3
。
3
–
安装左侧风窗框板盖板
安装风窗框板盖板
3
。
向右将锁止件
2
旋转至极限位置。
拧紧固定螺帽
1
。
风窗框板盖板装到前围上
固定螺帽
拧紧力矩
3
Nm
后续工作
4
–
安装后部车前盖的密封件
注意
附图是示例性的。可能出现细节偏差。
安装车前盖密封条
1
，并注意确保其正确就位。
