51 13 124
拆卸、安装或更换风窗框板盖板
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
风窗框板盖板装到前围上
固定螺帽
拧紧力矩
3
Nm
用于
9
刮水臂
螺母
拧紧力矩
35
Nm
专用工具概述

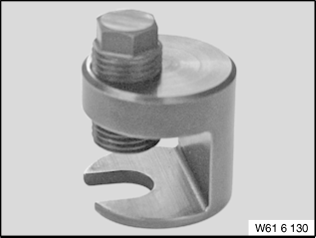

0 495 805 (61 6 130)
起拔器
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 13 124
拆卸、安装或更换风窗框板盖板
一般信息
准备工作
1
–
拆卸左右刮水器刮片
▶ 拆卸刮水器刮片
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
取出识别传感器(车辆钥匙)。

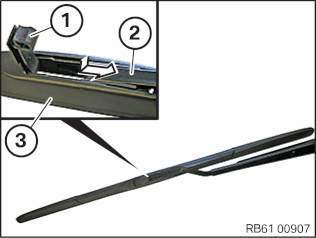

弯折刮水臂
2
。
打开锁止件
1
。
沿箭头方向将刮水臂
2
从刮水器刮片
3
中抽出。
◀
2
–
拆卸左侧和右侧刮水臂
▶ 拆卸刮水臂
有损坏危险
刮水器托架损坏。
在不使用专用工具拆卸刮水臂时，刮水器托架可能会断裂。
只允许用所描述的专用工具拆下刮水臂。
不要
撬下刮水臂，否则刮水器托架可能会在用于行人保护的标准断裂位置断开。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

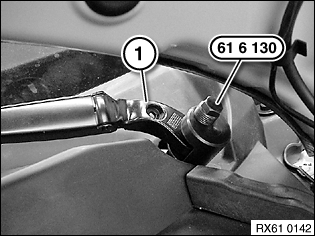

拔下护罩
1
。
松开螺母
2
。
将刮水臂
1
用专用工具
0 495 805 (61 6 130)
拔下。
◀
3
–

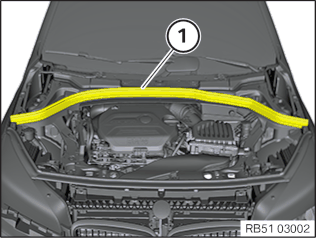

拆卸后部车前盖密封件
注意
附图是示例性的。可能出现细节偏差。
将车前盖密封条
1
向上拔下并拆卸。
4
–

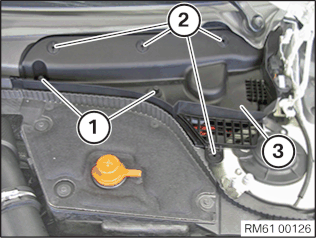

拆下左侧风窗框板盖板
松开固定螺帽
1
。
向左旋转打开锁止件
2
。
拆卸风窗框板盖板
3
。
核心任务
5
–
拆下右风窗框板盖板
松开螺旋塞
1
。
将右侧风窗框板盖板
2
向上从固定导轨中松脱并抽出。
6
–
安装右风窗框板盖板
将右侧盖板
2
接合到固定导轨中并嵌入。
联锁螺旋塞
1
。
注意右侧盖板在固定导轨上的正确位置。
后续工作
7
–
安装左侧风窗框板盖板
安装风窗框板盖板
3
。
向右将锁止件
2
旋转至极限位置。
拧紧固定螺帽
1
。
风窗框板盖板装到前围上
固定螺帽
拧紧力矩
3
Nm
8
–
安装后部车前盖的密封件
注意
附图是示例性的。可能出现细节偏差。
安装车前盖密封条
1
，并注意确保其正确就位。
9
–
安装左侧和右侧刮水臂
▶ 安装刮水臂
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

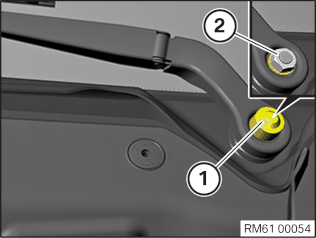

定位刮水臂并且用螺母
2
拧紧。
刮水臂
螺母
拧紧力矩
35
Nm
安装护罩
1
。
◀
10
–
安装左右侧刮水器刮片
▶ 安装刮水器刮片
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

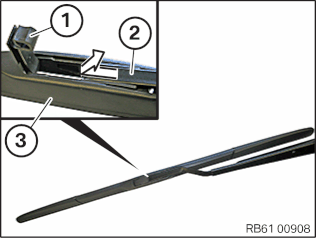

将刮水臂
2
逆着箭头方向穿入刮水器刮片
3
中。
关闭锁止件
1
并 折叠刮水臂
2
。
注意刮水器刮片
3
的正确位置。
◀
