51 75 001
拆卸和安装或更新左或右底板盖板
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
侧面底板饰件
螺栓
拧紧力矩
2,6
Nm
用于
3
侧面底板饰件
塑料螺母
拧紧力矩
2,6
Nm
用于
4
机组防护板安装到车身上
螺栓
拧紧力矩
3
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 75 001
拆卸和安装或更新左或右底板盖板
一般信息
注意
附图是示例性的。可能出现细节偏差。
注意
操作说明仅针对右侧部件。左侧的工作步骤与之相同。
准备工作
1
–
拆下后部发动机底护板
松开螺栓
1
和
2
。
拆下发动机底护板
3
。
核心任务

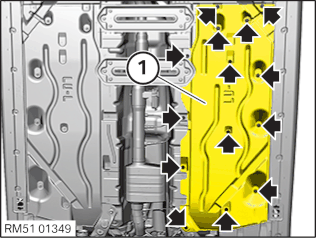

2
–
拆下右侧底板饰件
松开所有螺栓和螺母 (箭头)。
拆卸底板饰件
1
。
3
–
安装右侧底板饰件
正确定位底板饰件
1
。
拧紧所有螺栓和螺母(箭头)。
侧面底板饰件
螺栓
拧紧力矩
2,6
Nm
侧面底板饰件
塑料螺母
拧紧力矩
2,6
Nm
后续工作
4
–
安装后部发动机底护板
安装机组防护板
3
。
拧紧螺栓
1
和
2
。
机组防护板安装到车身上
螺栓
拧紧力矩
3
Nm
