拆卸和安装车载电网蓄电池
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
固定导轨安装到蓄电池支架上
螺栓
拧紧力矩
15
Nm
用于
7
将蓄电池正极接线柱安装到蓄电池上
螺母 M6
拧紧力矩
5
Nm
用于
7
控制单元支架装到蓄电池架上
螺栓
拧紧扭矩
15
Nm
用于
7
蓄电池架上的拉杆
M8
拧紧力矩
19
Nm
用于
7
蓄电池夹装到蓄电池接线柱上
M6
拧紧力矩
5
Nm
用于
8
蓄电池盖板安装到拉杆/饰件上
2,8
Nm
用于
9
风窗框板盖板装到前围上
固定螺帽
拧紧力矩
3
Nm
用于
11
进气滤清器壳安装到纯空气管道上
夹箍
拧紧扭矩
3
Nm
用于
11
进气消音器壳装到横向连接上
M6
8
Nm
用于
12
进气道装到横向连接上
六角螺母M6
拧紧力矩
8
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
61 21 010
拆卸和安装车载电网蓄电池
一般信息
准备工作
1
–
拆下进气道
松开螺母
1
。
松开锁止件
2
。
抽出并拆卸进气道
3
。
2
–
拆下进气滤清器壳
前提
点火开关已关闭。
将橡胶支架
1
从进气消音器壳上拔下。
松开螺栓
2
。
将插头
3
解除联锁并从热膜式空气质量计中拔下。
松开夹箍
4
并将纯空气管道从进气消音器壳上拔下。
将进气消音器壳
5
向上从橡胶支座 拔出并拆下。
3
–
拆卸后部车前盖密封件
注意
附图是示例性的。可能出现细节偏差。
将车前盖密封条
1
向上拔下并拆卸。
4
–
拆下左侧风窗框板盖板

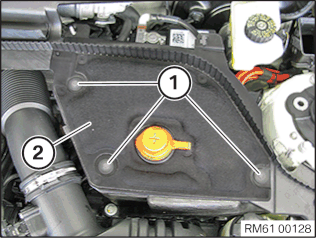

松开固定螺帽
1
。
向左旋转打开锁止件
2
。
拆卸风窗框板盖板
3
。
5
–
拆卸蓄电池盖板
松开螺栓
1
。
拆下蓄电池盖板
2
。
核心任务
6
–
拆下电池
警告
对 12 V 车载网络执行维修工作。
短路危险！火灾危险！
确保
没有任何充电器
连接到发动机室内的外部启动接线柱上。
断开蓄电池上的蓄电池负极导线。
对于辅助电池：断开所有辅助电池的蓄电池负极导线。
技术信息
注意关于操作车辆蓄电池的安全提示。
更多信息参见：
61 00 ... 操作车辆电池的安全提示
61 00 / 12 00 ... 连接和断开车辆电池的提示
61 12 ... 智能型蓄电池传感器 (IBS) 的提示

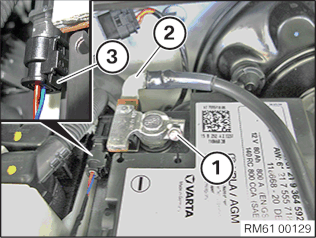

松开螺母
1
。
断开蓄电池上的蓄电池负极导线。
解除联锁并脱开插头连接
3
。
抽出B导线
2
并置于一侧。

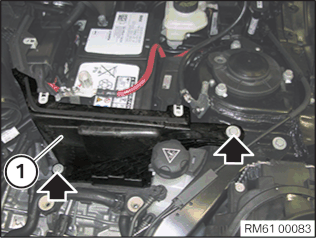

松开膨胀铆钉(箭头)。
拆卸密封件定位件
1
。
松开螺栓(箭头)并取下拉杆
1
。
F56 电瓶车：

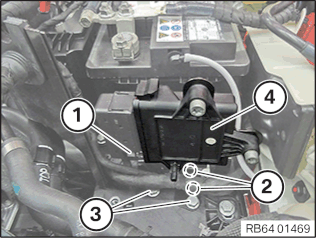

解除联锁并脱开插头连接
1
。
松脱导线支架
2
。
松开螺栓
3
。
抽出并拆卸热泵控制器
4
。
将螺母从蓄电池正极导线
1
上松开。
断开蓄电池正极导线
1
并置于一侧。
警告
蓄电池接线柱未受保护。
短路危险！火灾危险！
遮盖车辆电池。

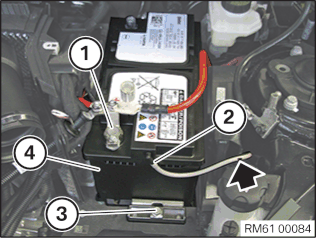

将排气软管（箭头）从蓄电池上拔下
2
。
松开螺栓
3
并与支架一起抽出并拆卸。
抽出并拆卸蓄电池
4
。
7
–
装入电池
穿入并安装电池
4
。
将支架及螺栓
3
穿入并安装。
拧紧螺栓
3
。
固定导轨安装到蓄电池支架上
螺栓
拧紧力矩
15
Nm
将排气软管（箭头）连接在蓄电池上
2
。
插入并安装蓄电池正极导线
1
。
拧紧蓄电池正极导线
1
的螺母。
将蓄电池正极接线柱安装到蓄电池上
螺母 M6
拧紧力矩
5
Nm
F56 电瓶车：
穿入并正确定位热泵控制器
4
。
嵌入导线支架
2
。
连接插头
1
并锁紧。
更新螺栓
3
。
零件：
螺栓 。
拧紧螺栓
3
。
控制单元支架装到蓄电池架上
螺栓
拧紧扭矩
15
Nm
安装拉杆
1
。
拧紧螺栓（箭头）。
蓄电池架上的拉杆
M8
拧紧力矩
19
Nm
安装密封件定位件
1
并且用膨胀铆钉（箭头）固定。
穿入并安装B导线
2
。
拧紧螺母
1
。
蓄电池夹装到蓄电池接线柱上
M6
拧紧力矩
5
Nm
连接插头
3
并锁紧。
必须听到插头
3
嵌入的声音。
后续工作
8
–
安装蓄电池盖板
安装蓄电池盖板
2
。
拧紧螺栓
1
。
蓄电池盖板安装到拉杆/饰件上
2,8
Nm
9
–
安装左侧风窗框板盖板
安装风窗框板盖板
3
。
向右将锁止件
2
旋转至极限位置。
拧紧固定螺帽
1
。
风窗框板盖板装到前围上
固定螺帽
拧紧力矩
3
Nm
10
–
安装后部车前盖的密封件
注意
附图是示例性的。可能出现细节偏差。
安装车前盖密封条
1
，并注意确保其正确就位。
11
–
安装进气滤清器壳
将进气消音器壳
5
装入橡胶支座。
将纯空气管道推到进气消音器壳上。
拧紧夹箍
4
。
进气滤清器壳安装到纯空气管道上
夹箍
拧紧扭矩
3
Nm
将插头
3
插到热膜式空气质量计上并听见联锁的声音。
拧紧螺栓
2
。
进气消音器壳装到横向连接上
M6
8
Nm
将橡胶支架
1
安装到进气消音器壳上。
12
–
安装进气道
穿入并安装进气道
3
。
联锁锁止件
2
。
拧紧螺母
1
。
进气道装到横向连接上
六角螺母M6
拧紧力矩
8
Nm
