拆卸和安装右侧 LED 大灯
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
大灯安装到车身上
螺栓
更新螺栓和调节元件
拧紧力矩
6
Nm
用于
2
侧围上的大灯
螺栓
拧紧力矩
6
Nm
专用工具概述

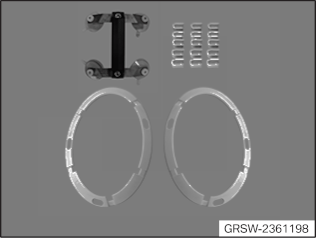

2 361 198
装配辅助工具
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

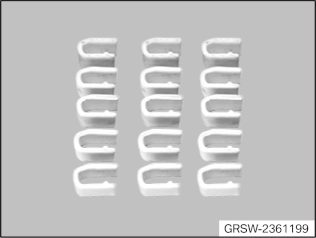

2 361 199
夹子
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 63 12 ... 对于美规：在调整大灯之后安装水平塞子 |
3
|
| 63 12 ... 对于美规：在调整大灯之前移除水平塞子 |
3
|
维修手册
用于
| 63 10 ... 汽车大灯水平调整的测试要求 |
3
|
零件
附加信息
63 12 143
拆卸和安装右侧 LED 大灯
一般信息
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
核心任务
1
–
拆下大灯
若螺栓已拧紧：将调节元件上的四角螺母
1
用水泵钳
2
固定住。
松开大灯
1
上的螺栓
2
。
解除联锁并脱开大灯
3
上的插头（箭头）。
松脱大灯
3
的导线支架。
松开螺栓
1
和
2
。
拆下大灯
3
2
–
安装大灯
更新调节元件
2
。
零件：
调节元件
不允许再次使用调节元
2
。
更新螺栓
1
。
零件
：螺丝
定位大灯
1
。
只能将螺栓
2
推入调节元件，直至感觉到达极限位置。
禁止旋入螺栓
2
。
用手拧紧大灯
3
上的螺栓
2
。
只能将螺栓
1
推入调节元件，直至感觉到达极限位置。
前部螺栓
1
不允许旋入。
松开锁止件
1
和
2
。
取下大灯密封件
3
。
松开锁止件
1
并将铬环从车前盖中取下。
将专用工具
2 361 198
从外部装入前盖中。
正确装配时应安装导向凸缘
1
。
使用专用工具
2 361 199
固定专用工具
2 361 198
。
确保车前盖只能平放。
发动机舱盖无法关闭。
将专用工
2 361 198
C
定位在大灯
1
上。
确保车前盖只能平放。
发动机舱盖无法关闭。
将专用工具
2 361 198
从外部装入前盖中。
使用专用工具
2 361 199
固定专用工具
2 361 198
。
关闭前机盖。
前盖必须在两侧正确关闭。
将大灯
1
用专用工具
2 361 198
C
提起、对准并固定。
如果大灯无法对准：
打开车前盖。
松开螺栓
2
和螺母
1
。
将大灯稍稍向后推。
用手拧紧螺母
1
和螺栓
2
。
关闭前机盖。
将大灯
1
用专用工具
2 361 198
C
提起、对准并固定。
将对准的大灯
1
用专用工具
2 361 198
固定在其位置上。
通过专用工具
2 361 198
开口拧紧螺栓。
大灯安装到车身上
螺栓
更新螺栓和调节元件
拧紧力矩
6
Nm
检查大灯的校准情况。
拆卸专用工具
2 361 198
C
。
打开车前盖。
拆卸专用工具
2 361 198
。
装入大灯密封件
3
。
锁止件
1
和
2
必须正确嵌入。
拧紧大灯
3
上的螺栓
2
。
侧围上的大灯
螺栓
拧紧力矩
6
Nm
连接插头（箭头）。
嵌入导线支架。
定位车前盖上的铬环。
必须感觉到夹子
1
明显嵌入。
后续工作
3
–
调整大灯
有更多信息。
技术信息
关于大灯调节的提示是本维修手册的基础，务必要遵守。
更多信息参见：6310 ... 调整大灯检测的前提条件
通过调整螺钉
1
和
2
执行大灯调节。
调整螺钉
1
主要用于高度调整。
调整螺钉
2
主要用于侧向调节。
调整螺钉不可能分配地非常明确。
通过调整螺钉
1
进行高度调整。
美国规格：
仅当侧向调节用调整螺钉
2
上的塞子缺失或者损坏时，才进行侧向调节（参见详细信息）。
通过调整螺钉
2
进行侧向调整。
执行基准运行。为此关闭并重新打开大灯。
检查大灯，必要时调整。
美国规格：
如果修正了侧向调节，则将新的塞子
无损坏地
压入侧向调节用调整螺钉
2
中（参见详细信息）。
