16 14 090 拆卸和安装/更换输送单元(61 L汽油)

需要的专用工具：

  • 2 452 189
  • 2 445 958
  • 33 5 070
回收！

松开燃油管路时有燃油排出。准备好容器。
盛接排出的燃油并妥善处理。
遵守当地的废弃物处理规定。


注意！

确保工作场地有足够的通风！
避免皮肤接触 (戴手套)！
在燃油系统敞开的情况下进行修理工作时，应注意清洁。燃油箱内的污物可能导致妨碍行驶或者车辆失灵！


需要的准备工作：

  • 拆下 后部座椅。


拆卸：

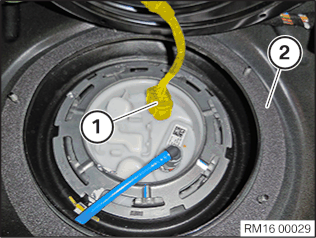

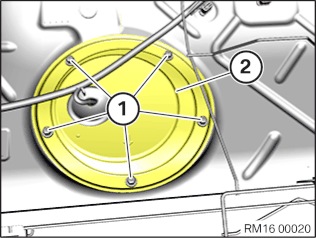

松开塑料螺母 (1)，然后拆下维修盖板 (2)。

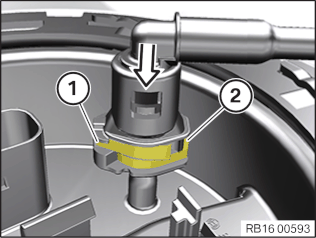

脱开插头连接 (1)。
注意！

为了解锁/联锁或者脱开/连接带有快速连接器的燃油管路， 不得使用任何工具。


为了解锁燃油管路的快速接头 (1)，留意下面的说明。

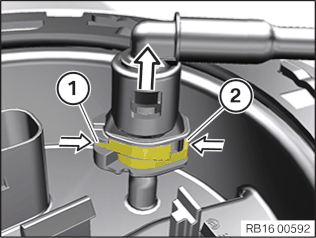

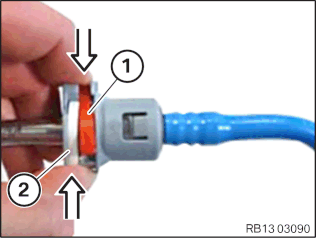

将锁止装置 (1) 和 (2) 朝箭头方向压入。

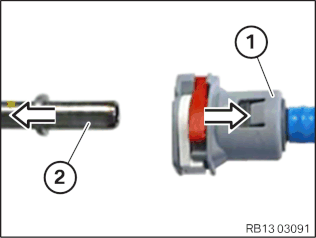

朝箭头方向脱开燃油管路 (1) 和 (2)。

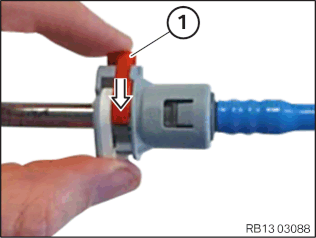

将快速接头朝输送单元方向按压。然后将锁止装置 (1) 和 (2) 朝箭头方向按压，并且将快速接头朝箭头方向脱开。

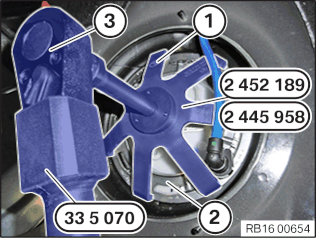

将专用工具 2 452 189 或 2 445 958 (1) 从上置于锁止环 (2) 上。
将专用工具 33 5 070 与 1/2 英寸可翻转棘轮头 (3) 连接，并置于专用工具 2 452 189 2 445 958 上。
沿逆时针方向松开锁止环 (2)。

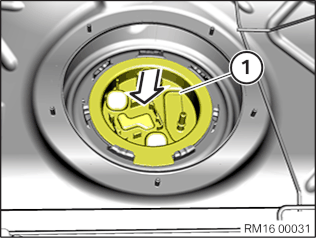

沿箭头方向抬起维修盖板 (1)。

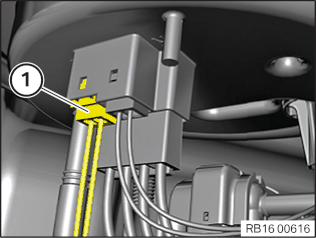

脱开插头连接 (1)。

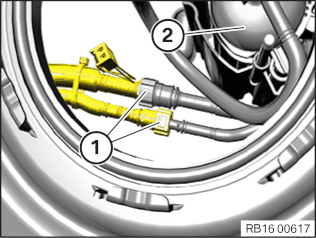

快速接头 (1) 解除联锁并松脱。

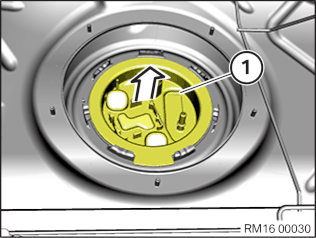

拆卸输送单元 (2)。
安装：
注意！

每次拆卸输送单元后都必须更换密封件 (1)。

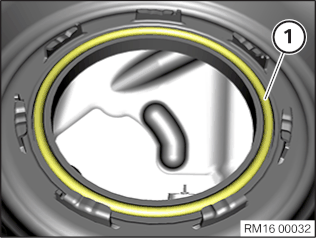

零件：更新密封件。
安装密封件 (1)。
定位输送单元 (2)。
装上并嵌入快速接头(1)。
连接插头连接 (1)。
沿箭头方向安装维修盖板 (1)。
将专用工具 2 452 189 或 2 445 958 (1) 从上置于锁止环 (2) 上。
将专用工具 33 5 070 与 1/2 英寸可翻转棘轮头 (3) 连接，并置于专用工具 2 452 189 2 445 958 上。
沿顺时针方向拧紧锁止环 (2)。
注意！

必须注意锁止环应正确嵌入燃油箱！


注意！

为了解锁/联锁或者脱开/连接带有快速连接器的燃油管路， 不得使用任何工具。


装配一根新的燃油管路的操作步骤：
在装配一根新的燃油管路时，确保锁止装置 (1) 突出。

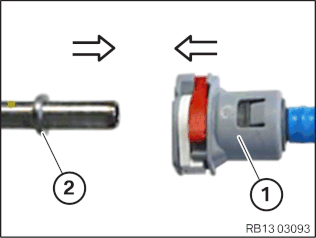

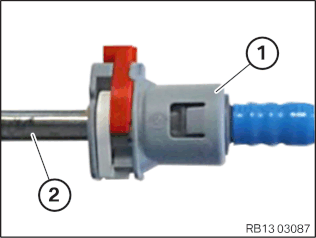

将燃油管路 (2) 穿入燃油管路 (1) 中。
将燃油管路 (2) 通过按压第一个锁止装置（白色）推入燃油管路 (1) 中。

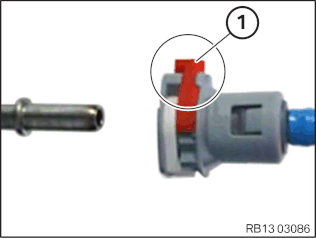

将红色锁止装置 (1) 朝箭头方向联锁。
仅当燃油管路正确连接时，锁止装置 (1) 才能够联锁。

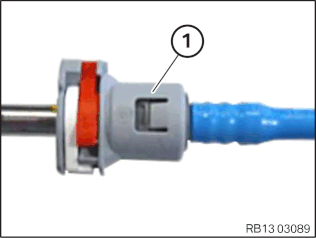

检查快速接头 (1) 是否正确卡紧。
快速接头必须明显地嵌入，并且发出提示音。
不允许进行拉动检测！
装配一根原来的燃油管路的操作步骤：

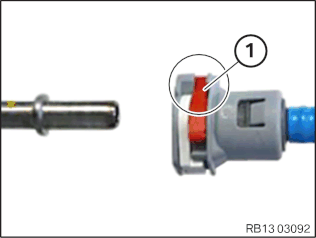

在装配一根已经安装过一次的燃油管路时，红色锁止装置 (1) 已经压下。
将燃油管路 (2) 朝箭头方向推入燃油管路 (1) 中，直至两个锁止装置联锁，并且发出提示音。
检查快速接头 (1) 是否正确卡紧。
快速接头必须明显地嵌入，并且发出提示音。
不允许进行拉动检测！
锁止片 (1) 和 (2) 必须卡紧。
将快速接头朝箭头方向放上并且卡紧。
注意！

检查快速接头锁止件是否损坏，必要时更新！
检查快速接头是否正确卡紧。
快速接头必须明显地嵌入，并且发出提示音。
不允许进行 拉动检测！


连接插头连接 (1)。
检查密封件 (2)，必要时更换。
安装维修盖板 (2)，然后装上并拧紧塑料螺母 (1)。
所需的修整：
  • 安装 后部座椅。
